Matrox Supersight Uno

Matrox Supersight Uno

Matrox® Supersight Uno to średniej klasy komputer, idealnie nadający się do wymagających zadań związanych z pobieraniem i przetwarzaniem obrazów.

Oferuje duże możliwości rozbudowy, dzięki siedmiu slotom PCIe®, umożliwiającym obsługę wielu frame grabberów Matrox Imaging, jak również kart innych producentów, w tym wysokiej klasy kart graficznych.

Opis

Matrox Supersight Uno w skrócie

  • Doskonały dla wymagających aplikacji przetwarzania obrazów dzięki procesorowi Intel Core ósmej generacji
  • Pobieranie obrazów bezpośrednio z kamer GigE Vision® i USB3 Vision®
  • Obsługa interfejsów Camera Link®, CoaXPress®, DisplayPort, HDMI i SDI przy użyciu frame grabberów Matrox Imaging
  • Możliwość użycia do siedmiu kart PCIe o pełnej wysokości i połowie długości

Solidna podstawa dla wymagających aplikacji widzenia maszynowego

Matrox® Supersight Uno to średniej klasy komputer, idealnie nadający się do wymagających zadań związanych z pobieraniem i przetwarzaniem obrazów. Oferuje duże możliwości rozbudowy, dzięki siedmiu slotom PCIe®, umożliwiającym obsługę wielu frame grabberów Matrox Imaging, jak również kart innych producentów, w tym wysokiej klasy kart graficznych.

Jest to najnowsza seria komputera Matrox 4Sight, posiadająca wdajność komputera desktopowego, z dużymi możliwościami rozbudowy, a wszystko to w małej, wytrzymałej obudowie. Matrox 4Sight XV6 jest wyposażony w procesor Intel® Core™ ósmej generacji, doskonale nadający się do wymagających aplikacji widzenia maszynowego.

Duże możliwości rozszerzenia

Dzięki siedmiu slotom PCIe trzeciej generacji, Matrox Supersight Uno umożliwia użycie wielu kart rozszerzeń, posiadających od jednej do szesnastu linii. Jego 600 W zasilacz dostarcza moc potrzebną do zasilenia wielu frame grabberów i kart graficznych.

Matrox Supersight Uno zapewnia obsługę standardowych interfejsów wideo - Camera Link, CoaXPress, DisplayPort, HDMI i SDI - poprzez użycie frame grabberów Matrox Imaging.

Zaprojektowany do pracy w przemyśle

Wytrzymała stalowa obudowa 4U umożliwia prosty montaż w standardowych szafach i odsłoniętych szafach w trudnych warunkach. Jego system chłodzenia zapewnia stabilne funkcjonowanie dla stałej maksymalnej wydajności. Filtry powietrza chronią wnętrze urządzenia przed pyłem. Szybko zwalniane, wymienialne podczas pracy wnęki na dyski z obsługą RAID zwiększają niezawodność systemu i ułatwiają konserwację. Co więcej, komputer ten posiada takie same wymiary jak Matrox Supersight Solo, ułatwiając zamianę. Starannie zarządzany cykl życia i długoterminowa dostępność sprawiają, że Matrox Supersight Uno jest solidną platformą dla wymagających systemów widzenia maszynowego.

Pewna długoterminowa dostępność

Wszystkie komponenty Matrox Supersight Uno zostały celowo wybrane, aby zapewnić stałą, długoterminową dostępność. Dzięki temu producenci OEM mogą zmaksymalizować zwrot z początkowych inwestycji, unikając konieczności rewalidacji ciągle zmieniających się platform komercyjnych.

Oprogramowanie

Microsoft Windows 10 IoT Enterprise

Matrox Supersight Uno posiada preinstalowany system Microsoft Windows 10 IoT Enterprise 2019 (64-bit), co zapewnia znajomość, wydajność, stabilność, jak również wsparcie dla wielu języków.

Sprawdzone oprogramowanie do tworzenia aplikacji

Matrox Supersight Uno jest obsługiwany przez Matrox Imaging Library (MIL), kompleksowy zestaw programistyczny (SDK) z 25-letnią tradycją niezawodnej wydajności. Zestaw ten zawiera interaktywne oprogramowanie i funkcje do pobierania, przetwarzania, analizy, adnotacji, wyświetlania i archiwizowania obrazów, z dokładnością potrzebną w najbardziej wymagających aplikacjach widzenia maszynowego. Więcej informacji moża znaleźć w ulotce MIL.

Łączność

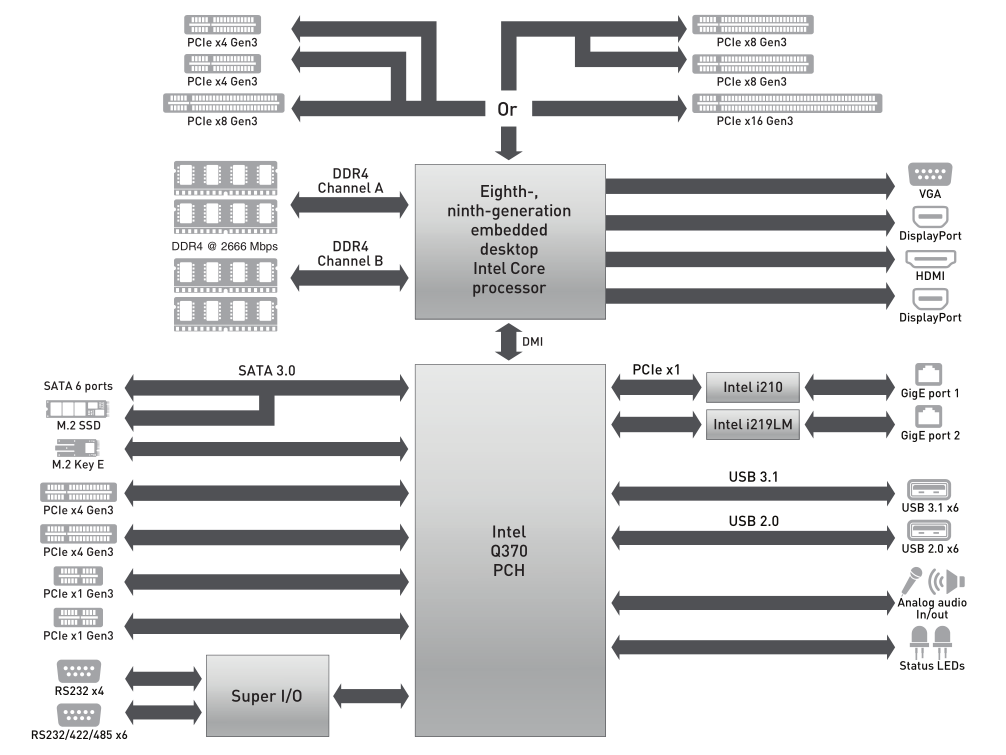

Schemat blokowy Matrox Supersight Uno

Matrox Supersight Uno

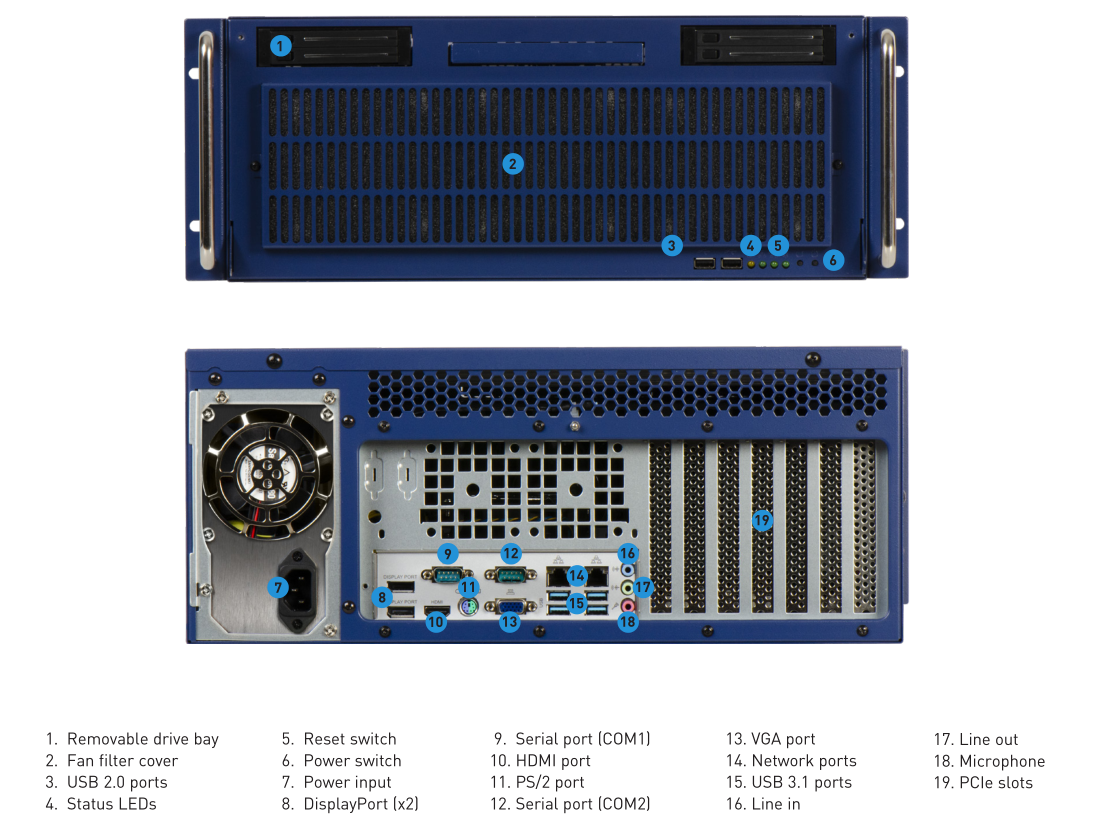

Widok Matrox Supersight Uno z przodu i z tyłu

Matrox Supersight Uno

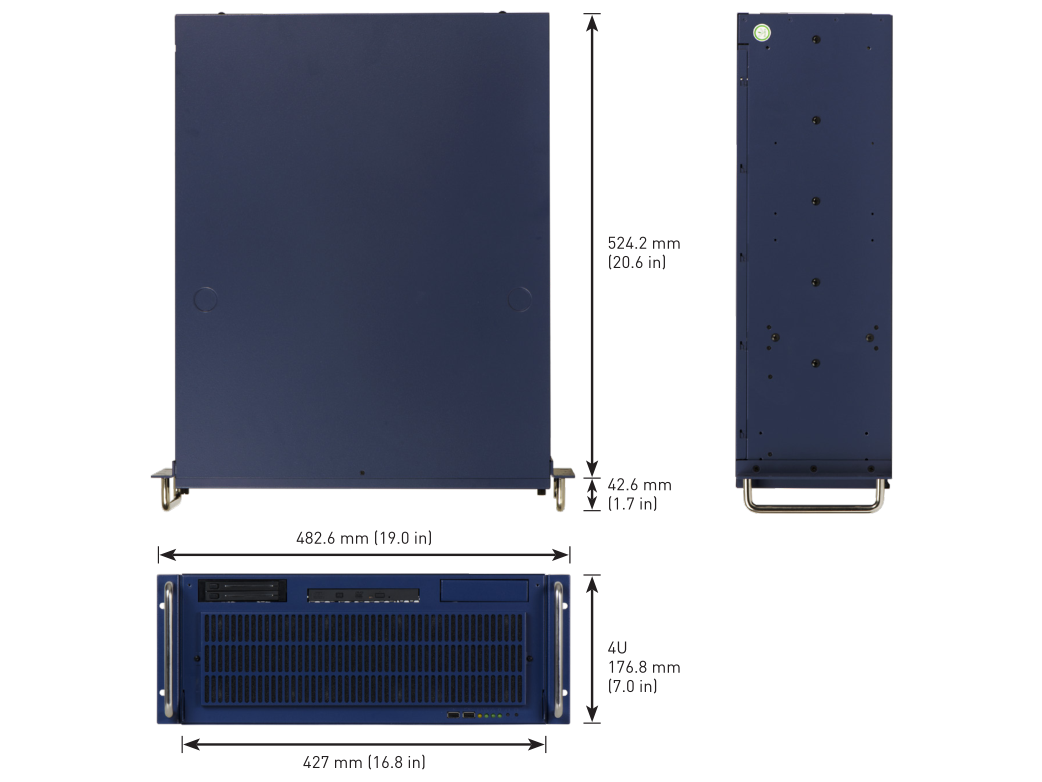

Obudowa Matrox Supersight Uno

Matrox Supersight Uno

Dane techniczne

SPECYFIKACJA

Płyta główna

  • Format ATX (30.5 cm x 24.4 cm lub 12 x 9.6 in)
  • Kontroler Intel Q370 Platform Controller Hub (PCH)
  • Cztery (4) sloty 288-pin DDR4 long-DIMM
    - Do 64 GB DDR4-2666 SDRAM
  • Trzy wyświetlacze
    - Jedno (1) wyjście VGAt
      Do 1920x1200 @ 60 Hz
    - Jedno (1) wyjście HDMI 1.4
      Do 4096x2160 @ 24 Hz
    - Jedno (1) wyjście DisplayPort 1.2
      Do 4096x2304 @ 60 Hz
  • Dwa (2) porty Gigabit Ethernet (10/100/1,000)
    - Jeden (1) Intel Ethernet Connection I210
    - Jeden (1) Intel Ethernet Connection I219-LM
  • Dwanaście (12) portów USB
    - Cztery (4) porty USB 3.1
    - Dwa (2) porty USB 2.0
    - Dwa (2) porty USB 3.1 (wewnętrzne)
    - Cztery (4) porty USB 2.0 (wewnętrzne)
  • Sześć (6) portów SATA3 (jeden współdzielony z M.2 Key M)
    - Obsługa RAID 0, 1, 5 i 10
  • Jedno (1) pełne/połowiczne złącze mini-PCIe
  • Jedno (1) złącze M.2 Key M (2242/2260/2280), używane przez SSD 128 GB
  • Jedno (1) złącze M.2 Key E (2230)
  • Wejście stereo
  • Wyjście stereo
  • Weście mikrofonowe
  • Dziesięć (10) portów szeregowych
    - Dwa (2) porty RS-232/RS-422/RS-485
    - Cztery (4) porty RS-232/RS-422/RS-485 (wewnętrzne)
    - Cztery (4) porty RS-232 (wewnętrzne)
  • Jedno (1) złącze PS/2
  • Siedem (7) slotów PCIe Gen3
    - Slot 1: PCIe x16 lub x8 lub x8
    - Slot 2: PCIe N/A lub N/A lub x4
    - Slot 3: PCIe N/A lub x8 lub x4
    - Slot 4: PCIe x4
    - Slot 5: PCIe x1
    - Slot 6: PCIe x4
    - Slot 7: PCIe x1

Opcje pamięci

  • 16 GB DDR4-2666

Przechowywanie danych

  • 128 GB M.2 2280 SATA3 SSD

Obudowa

  • Wymiary (D x S x W): 52.4 x 48.2 x 17.8 cm (20.6 x 19.0 x 7.0 in)
  • Frontowy panel na zawiasach
  • Wpuszczony przycisk resetu
  • Przyciskowy włącznik zasilania
  • Dioda led zasilania i dysku twardego

Mocowanie

  • Poziomo lub pionowo
  • 4U (19 in) rack
  • Usuwalne uchwyty rack
  • Usuwalne mocowanie rack

Wnęki na dyski

  • Dostępne z przodu
  • Dwie (2) wnęki na dyski 2.5 in, z możliwością wymiany podczas pracy

Zasilanie

  • Zintegrowany zasilacz 600W
  • Wejście AC
    - 100–240 VAC
    - 47–63 Hz
    - 10 A/5 A przy niskim/wysokim zakresie napięcia wejściowego
    - 80 Plus Silver
    - Z korekcją mocy zasilania
  • Wejście DC
    - +3.3 VDC @ 25 A
    - +5 VDC @ 25 A
    - +12 VDC @ 45 A
    - -12 VDC @ 0.8 A
    - +5 VSB @ 3.5 A
  • Dodatkowe złącza zasilania
    - Sześć (6) 4-pin obwodowy (12 VDC & 5 VDC)
    - Jeden (1) 8-pin EPS CPU
    - Cztery (4) 6-pin zasilania PCIe (12 VDC) lub 8-pin zasilania PCIe (12 VDC)

Certyfikaty

  • FCC Class A
  • CE Class A
  • Zgodność z RoHS

Informacje środowiskowe

  • Temperatura pracy: 10°C do 45°C (50°F do 113°F)
  • Temepratura przechowywania: -40°C do 85°C (-40°F do 185°F)
  • Wilgotność względna: do 90% (nieskondensowana)

Oprogramowanie

  • Preinstalowany Microsoft Windows 10 IoT Enterprise 2019 (64-bit)
  • Preinstalowany MIL 10 (runtime)

ZAMAWIANIE

Sprzęt

Kod produktu
Opis
SU-MTRX-01 Zintegrowana jednostka Matrox Supersight Uno z procesorem Intel Core i5-8500, 16 GB DDR4 RAM, 128 GB M.2 MLC SSD, Microsoft Windows 10 IoT Enterprise 2019. Uwaga: Korzystanie z tego produktu podlega między innymi licencji oprogramowania Microsoft.

Oprogramowanie



Uwagi:
1. Oprogramowanie może być chronione przez jeden lub więcej patentów. Odwiedź www.matrox.com/patents aby uzyskać więcej informacji.

Dla dodatkowych informacji prosimy o kontakt z nami: +48 32 775 0371, info@crijolanta.com.pl lub prosimy o wypełnienie i wysłanie naszego formularza kontaktowego.

Dokumenty

supersight-uno.pdf - Ulotka w języku angielskim
mil10.pdf - Opis techniczny Matrox MIL - Ulotka w języku angielskim
