Frame grabber Matrox Rapixo CXP Pro

Frame grabber Matrox Rapixo CXP Pro

Wielopołączeniowe frame grabbery CoaXPress® 2.0 z opcjonalną jednostką FPGA dla odciążania przetwarzania obrazów

Matrox Rapixo CXP Pro w skrócie

  • Obsługa najwyższych szybkości dostępnych w CoaXPress 2.0;
  • Możliwość podłączenia i pozyskiwania nawet z czterech kamer lub łączenie połączeń dla uzyskania większych przepustowości danych;
  • Obsługa PoCXP upraszcza okablowanie pomiędzy kamerą a komputerem wizyjnym;
  • Odciążanie głównego komputera od podstawowego przetwarzania obrazów poprzez użycie jednostki FPGA;
  • Pomocnicze Wejścia/Wyjścia dla każdego połączenia CXP dla synchronizacji z czujnikami, enkoderami i sterownikami;
  • Licencyjny odciska palca dla oprogramowania Matrox MIL pozwala na uniknięcie potrzeby używania oddzielnego klucza sprzętowego.

Opis

Karty interfejsów dla bardzo szybkiego przetwarzania obrazów

Matrox® Rapixo CXP to nowej generacji frame grabbery obsługujące wersję 2.0 cyfrowego standardy interfejsu CoaXPress® (CXP) dla aplikacji widzenia maszynowego. Rodzina Matrox Rapixo CXP obsługuje szybkości do 6.25 Gbps (CXP-6) lub do 12.5 Gbps (CXP-12). Interfejs magistrali PCIe® x8 wygodnie pasuje do maksymalnej przepustowości wejścia z połączeń CXP. Połączenia CXP są dostępne poprzez złącza BNC wysokiej gęstości umożliwiając jednolite połączenie z nowymi kamerami. Obsługa zasilania Power-over-CoaXPress (PoCXP) na każdym połączeniu upraszcza konfiguracje systemowe łącząc w jednym koncentrycznym kablu interfejs zasilania kamery z jej interfejsem poleceń i danych. Matrox Rapixo CXP dostarcza cztery połączenia dla podłączenia niezależnych kamer lub dla obsługi większych szybkości przesyłu danych poprzez agregację połączeń. Rodzina Matrox Rapixo CXP posiada dostateczną ilość wewnętrznej pamięci dla buforowania przychodzących danych obrazów w przypadku, gdy główny komputer chwilowo nie może zaakceptować tych danych. Bezwentylatorowa wersja wybranych modeli zapewnia wydłużone bezobsługowe użytkowanie.

Odciąża główny komputer od podstawowego przetwarzania obrazów poprzez użycie FPGA

Matrox Rapixo CXP Pro korzysta z jednostki z programowalną tablicą bramkową (FPGA) z rodziny Xilinx Kintex® UltraScale ™ nie tylko dla integracji sterowania, formatowania i logiki strumieniowania różnych interfejsów, ale także dla umożliwienia programistom włączenie wbudowanych przez Matrox lub utworzonych przez użytkownika operacji wstępnego przetwarzania obrazu w celu odciążenia od przretwarzania głównego komputera. Dla Matrox Rapixo CXP Pro są dostępne różne rozmiary FPGA, zapewniające zakres rozwiązań dopasowanych do danej aplikacji. Operacje wykonywane na karcie frame grabbera są kontrolowane przez oprogramowanie do tworzenia aplikacji Matrox Imaging Library (MIL). W ramach MIL istniejąca konfiguracja FPGA może zostać zmieniona tak, aby wykonać niezbędną sekwencję operacji bez konieczności wygenerowania nowej konfiguracji FPGA. Korzystając z oprogramowania Matrox FPGA Development Kit (FDK), programiści mogą wygenerować własne konfiguracje FPGA z niestandardowymi operacjami napisanymi w języku C/C++.

Połączenie z oprogramowaniem MIL1

Karty Matrox Rapixo CXP obsługują 64-bitowy Windows® i Linux® poprzez najnowsze oprogramowanie MIL. Karta działa także jako licencyjny odcisk palca i może przechowywać uzupełniające licencje dla oprogramowania MIL bez potrzeby posiadania oddzielnego klucza sprzętowego.

Sprawdzone w rzeczywistych warunkach oprogramowanie rozwojowe

Rodzina Matrox Rapixo CXP family jest wspierana przez oprogramowanie MIL1 - a wszechstronny pakiet oprogramowania rozwojowego (SDK) z 25-letnią historią niezawodnej wydajności. Ten zestaw narzędzi zawiera interaktywne oprogramowanie i funkcje programistyczne dla operacji pozyskiwania, przetwarzania, analizy, opisywania, wyświetlania i archiwizacji obrazów z dokładnością i solidnością potrzebną do rozwiązania najbardziej wymagających aplikacji. Więcej informacji dostępnych w opisie technicznym oprogramowania MIL.

Matrox Rapixo CXP Quad

Matrox Rapixo CXP

_____
1. Oprogramowanie może być chronione prze jeden lub więcej patentów; patrz www.matrox.com/patents dla uzyskania więcej informacji.

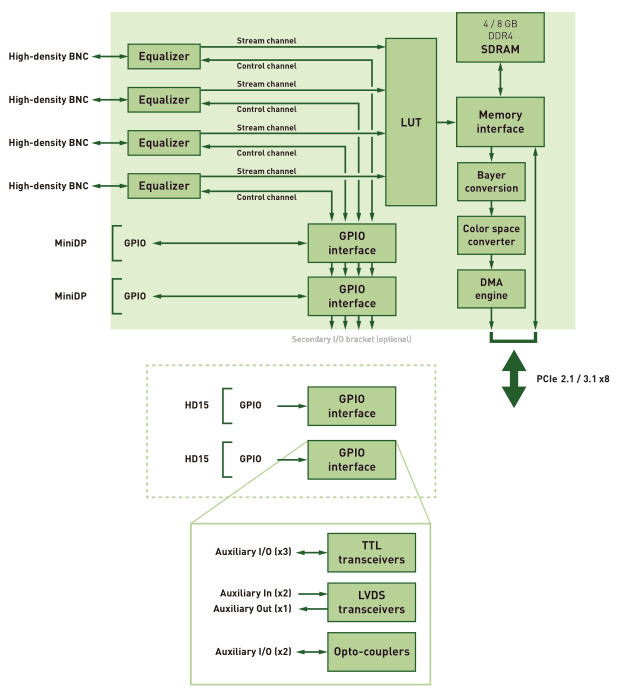

Dane techniczne

SPRZĘT
Model Matrox Rapixo CXP Pro
interfejs magistrali
Łączność: PCIe 2.1 / 3.1 x82
Interfejs kamera/wideo
Standard: CXP w wersji 2.0
Konfiguracja: Cztery (4) połączenia
Szybkości: 1.25 / 2.5 / 3.125 / 5 / 6.25 / 10 / 12.5 Gbps (odpowiednio CXP-1, 2, 3, 5, 6, 10, i 12)
Strumienie: Razem do ośmiu (8)
Złącza: BNC wysokiej gęstości
Wyjście zasilające: PoCXP z zasilacza komputera PC poprzez złącze 6-pinowe
Różne: Diody LED pokazujące stan połączenia
Pamięć:
Typ: DDR4 SDRAM
Ilość: 4 lub 8 GB
Przeznaczenie: Buforowanie i przetwarzanie obrazów
Możliwości przetwarzania obrazów
Wbudowana tablica LUT: Obsługa 8- / 10- / 12-bitowa
Wbudowana interpolacja Bayera: Obsługa układów GB, BG, GR oraz RG
Wbudowana konwersja przestrzeni barw: Formaty wejściowe: 8- / 16-bit mono/Bayer, 24- / 48-bit packed BGR
Formaty wyjściowe: 8- / 16-bit mono, 24- / 48-bit packed/planar BGR, 16-bit YUV, 16-bit YCbCr, 32-bit BGR
Dostosowywane przetwarzanie: Matrox'a lub zdefiniowane przez użytkownika z użyciem Xilinx Vivado® Design Suite lub Matrox FPGA Development Kit (FDK)
Wejścia/Wyjścia ogólnego przeznaczenia
Typy: Trzy (3) Wejścia/Wyjścia TTL na złącze
Dwa (2) wejście LVDS na złącze
Jedno (1) wyjście LVDS na złącze
Dwa (2) optoizolowane wejście na złącze
Złącza: Dwa (2) złącza mDP na głównym wsporniku Wejść/Wyjść poprzez adapter mDP-to-HD15
Dwa (2) złącza HD15 na dodatkowym wsporniku Wejść/Wyjść
Fizyczne
Format: Połowiczna długość, pełna wysokość, karta rozszerzeń PCIe
Wymiary produktu (D x S x W): 16.76 x 1.871 x 11.12 cm (6.6" x 0.737" x 4.376")3
Zużycie energii: 17.33 W (typowo)4
Środowisko
Temperatura pracy: 0°C do 55°C (32°F do 131°F)5
Względna wilgotność pracy: Do 95% (nieskondensowana)
Certyfikaty
  FCC Class A, CE Class A (EN55032, EN55024), ICES-003 / NMB-003 Class A, RCM Class A, KC Class A

OPROGRAMOWANIE
Kompatybilne oprogramowanie: Matrox Imaging Library (MIL) 106
Obsługa systemów operacyjcnych: Windows 7 (64-bit), Windows 10 (64-bit), Linux (64-bit)
Licencjonowanie: Licencyjny odcisk palca i przechowywanie licencji MIL



Zamawianie

SPRZĘT
Numer części Opis
RAP 8G 4C12 P352 Frame grabber Matrox Rapixo CXP Pro quad CXP-12 PCIe 3.1 x8 z pamięcią 8 GB DDR4 SDRAM, Xilinx Kintex Ultrascale KU035 FPGA i chłodzeniem aktywnym (radiator z wentylatorem). Zawiera jeden (1) adapter kabla mDP-to-HD15 GPIO.
Uwaga: Adaptery kabla dla drugich, trzecich i czwartych wejść/wyjść GPIO są sprzedawane oddzielnie.
Prosimy o kontakt z Matrox Imaging dla innych numerów części, w tym dla dostosowanego przetwarzania na płycie.

AKCESORIA
Numer części Opis
RAPACCKIT01 Zestaw akcesoriów dla Matrox Rapixo CXP Quad. Jeden (1) dodatkowy adapter kabla mDP-to-HD15 GPIO i jeden (1) dodatkowy wspornik z podwójnym złączem HD15 I/O z kablem taśmowym.
HDBNC2BNC Jeden (1) 12" lub 30 cm adapter kabla HDBNC-male-to-BNC-female.

OPROGRAMOWANIE
Patrz opisy techniczne MIL oraz Matrox FDK.

_____
1. Oprogramowanie może być chronione prze jeden lub więcej patentów; patrz www.matrox.com/patents dla uzyskania więcej informacji.
2. Zależne od modelu.
3. Wymiary (długość x szerokość x wysokość) są brane od dolnej krawędzi ze złączem krawędziowym do górnej krawędzi płyty. Te wymiary nie obejmują wspornika mocującego.
4. Zużycie energii w modelu Matrox Rapixo CXP Pro zależy od urządzenia FPGA i przetwarzania sprzętowego.
5. Modele z chłodzeniem pasywnym wymagają minimalnej wentylacji 150 LFM (linear feet per minute) w konfiguracji z pojedynczą płytą. Prosimy o kontakt z naszymi przedstawicielami handlowymi dla uzyskania wymagań wentylacyjnych w konfiguracjach z wieloma płytami.
6. Poprzez uaktualnienie.

Dokumenty

rapixo-cxp.pdf - Ulotka w języku angielskim
