Inteligentna kamera przemysłowa Matrox Iris P700 Wafer Reader

Inteligentna kamera przemysłowa Matrox Iris P700 Wafer Reader Inteligentna kamera przemysłowa w pełni przygotowana do odczytu znaczników ID wafli krzemowych. Ze zdalną głowicą z wysokiej rozdzielczości monochromatycznym czujnikiem CCD połączoną z jednostką przetwarzania. Z obiektywem i oświetlaczem LED.


> Wysokozintegrowane dwuczęściowe urządzenie;
> Specjalnie dobrany oświetlacz LED i obiektyw;
> Wysokiej czułości i wysokiej rozdzielczości monochromatyczny czujnik CCD;
> Architektura procesora Intel® embedded z systemem operacyjnym Microsoft® Windows® CE .NET;
> Programowane za pomocą narzędzi rozwojowych Microsoft® i biblioteki Matrox Imaging Library (MIL);
> Sprawdzone w przemyśle algorytmy MIL dla odczytu znaczników wafli krzemowych w standardzie SEMI™ (bez wersji SEMI™ T4);
> Konfigurowanie i monitorowanie poprzez przeglądarke www;
> Interfejs sieciowy Ethernet; Port komunikacji szeregowej RS-232;
> Zewnętrzne wejścia/wyjścia cyfrowe.



Dokumenty związane z produktem:
irisp700.pdf - Ulotka - w języku angielskim
irisp-millicensing.pdf - Zasady licencjonowania oprogramowania MIL dla kamer Matrox Iris P-Series - w języku angielskim



 Charakterystyka   Opis techniczny

CHARAKTERYSTYKA

Dostosowana dla automatycznego śledzenia wafli krzemowych

Inteligentna kamera przemysłowa Matrox Iris P700 Wafer Reader jest kompletnym efektywnym cenowo systemem wizyjnym specjalnie zaprojektowanym dla odczytu znaczników ID na waflach półprzewodnikowych. Łączy w sobie oświetlacz, optykę i czujnik w małej kompaktowej zdalnej głowicy podłączonej do jednostki procesora o bardzo małych wymiarach. Jednostka procesora uruchamia sprawdzone w przemyśle oprogramowanie Matrox Imaging Library (MIL) z funkcjami dla rozpoznawania znaków i odczytu kodów (kreskowych 1D i macierzowych 2D), które wspólnie rozpoznają standardowe alfanumeryczne SEMI™ (bez wersji SEMI™ T4), kreskowe i macierzowe kody znaczników ID wafli krzemowych. Matrox Iris P700 Wafer Reader jest w pełni dostosowana do automatycznego śledzenia wafli krzemowych.

Specyficznie zaprojektowany system wizyjny

Inteligentna kamera przemysłowa Matrox Iris P700 Wafer Reader zawiera niezbędny oświetlacz, optykę i czujnik wymagany dla stworzenia czystych i spójnych obrazów potrzebnych dla niezawodnego odczytu znaczników ID wafli krzemowych. Oświetlacz bazuje na długo żywotnych diodach LED z niezależną kontrolą jasności i ciemnego pola, które są istotne dla obrazowania błyszczącej powierzchni wafli półprzewodnikowych. Specjalny obiektyw zapewnia to, że czujnik CCD generuje najostrzejszy i wysokiej rozdzielczości obraz znaczników ID wafli. Zdalna głowica kamery, zintegrowana z oświetlaczem i obiektywem, łączy się z jednostką procesora za pomocą standardowego kabla Camera Link® o długości do 5 m.

Jednostka procesora wykorzystuje procesor Intel® Ultra Low Power (ULP) Celeron®, mocny procesor typu embedded, dla wykonywania bieżących odczytów znaczników ID wafli oraz dla obługi zewnętrznej komunikacji i kontroli zewnętrznych urządzeń. Interfejs sieciowy Ethernet 10/100 Mb dostarcza możliwości połączenia z siecią przemysłową, natomiast insterfejs szeregowy RS-232 oraz 16 przemysłowych wejść/wyjść cyfrowych (8 wejść i 8 wyjść) umożliwiają bezpośrednią interakcję w innymi fabrycznymi urządzeniami automatyki.

Odczyt znaczników ID wafli w standardzie SEMI™

Inteligentna kamera przemysłowa Matrox Iris P700 Wafer Reader ma uruchomione oprogramowanie MIL rozpoznawania znaków dla odczytu alfanumerycznych znaczników bazujących na specyfikacjach SEMI™ M12, M13 oraz M1.15. Uruchomione jest także oprogramowanie MIL odczytu kodów dla dekodowania kodów kreskowych (BC412) i macierzowych (DataMatrix) bazujących na specyfikacjach SEMI™ T7 i M1.15 (bez SEMI™ T4). Obydwa narzędzia programowe są sprawdzone jako odpowiednie dla zdegradowanych (uszkodzonych, zakłóconych) znaczników ID często występujących podczas wytwarzania wafli.

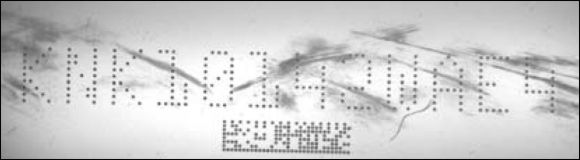

Znaczniki ID wafli krzemowych


Środowisko programowe

Inteligentna kamera przemysłowa Matrox Iris P700 Wafer Reader dostarczana jest z preinstalowanym systemem operacyjnym czasu rzeczywistego Microsoft® Windows® CE .NET. Programowanie aplikacji bazujących na MIL dla Microsoft® Windows® CE .NET jest realizowane za pomocą środowisk krosplatformowych. Kod aplikacji C/C++ jest kompilowany za pomocą Microsoft® eMbedded Visual C++® uruchamianym na komputerze PC. Program wykonawczy jest ładowany do kamery za pomocą połączenia Ethernet. Za pomocą tego samego połączenia program ten może być także zdalnie debugowany z komputera, na którym uruchomiono Microsoft® eMbedded Visual C++®.

Konfiguracja i monitorowanie

Konfigurowanie i monitorowanie inteligentnej kamery przemysłowej Matrox Iris P700 Wafer Reader jest realizowane poprzez rezydentne aktywne strony www, które mogą być zdalnie osiągane poprzez Microsoft® Internet Explorer. Ten interfejs bazujący na stronach www umożliwia użytkownikowi z odpowiednimi uprawnieniami oglądać informacje o statusie oraz konfigurować parametry operacyjne. To pozwala także operatorowi na zdalne podglądanie żywego obrazu wideo dla ustawienia (wyrównania położenia) kamery oraz ustawienia ostrości.


SPECYFIKACJA

Model: IP700WR*
Specyfikacja głowicy kamery:
Oświetlacz: z diodami LED z niezależną kontrolą intensywności jasnego (610 nm) i ciemnego (617 nm) pola
Pole widzenia: 26 mm (H) x 13 mm (V) dla odległości roboczej 35 mm
Odległość robocza: 10 - 60 mm, optymalna 35 mm
Głębokość pola widzenia: 3 mm
Typ kamery: Cyfrowa kamera CCD
Kolor/Mono: Monochromatyczna
Rozmiar czujnika [piksele]: 1024 (H) x 768 (V)
Typ czujnika: CCD ze skanowaniem progresywnym Sony ICX204AL
Rozmiar optyczny: 1/3"
Rozmiar komórki czujnika: 4.65 µm (H) x 4.65 µm (V)
Maksymalna szybkość ramki: 20 r/s przy pełnej rozdzielczości
Zakres wzmocnienia: 2 - 36 dB
Szybkość migawki: 100 us - 0.5 s
Opóźnienie synchronizacji zewnętrznej: 85 us
Procesor:
Typ procesora: Procesor Intel® ULP Celeron®
Prędkość: 400 MHz
Pamięć RAM/Flash: 128 MB / 128 MB
System operacyjny: Microsoft® Windows® CE .NET 4.2 (konfigurowanie poprzez usługi TCP/IP, telnet, http oraz ftp)
Interfejsy:
Sieć LAN: Ethernet 10 / 100 Mbit/s
Szeregowy: RS-232
Wejścia/wyjścia cyfrowe: 8 wejść i 8 wyjść
Mechanika/elektryka:
Wymagania zasilania: +24 V DC @ 0.6A, max. 14.4 W (przy włączonym oświetlaczu)
Wymiary (D x S x W): głowica kamery: 61.0 mm x 68.2 mm x 55.1 mm, jednostka procesora: 150.2 mm x 60.6 mm x 51.3 mm
Ciężar:
Temperatura pracy: 0 °C to 45 °C
Wilgotność: do 95% (nieskondensowana)
Certyfikaty: CE klasa A, FCC klasa A, RoHS
Środowisko programowe:
Narzędzia konfiguracyjne: Narzędzie konfiguracyjne Matrox, serwisy Telnet, HTTP lub FTP
Narzędzia rozwojowe: Microsoft eMbedded Visual C++ 4.0 z Service Pack 4 (dostępne do pobrania ze stron internetowych firmy Microsoft) oraz Matrox MIL for Windows CE .NET
Wymagania systemowe PC: Microsoft Windows XP Professional, 128 MB pamięci RAM, 450 MB wolnego miejsca na dysku, Microsoft Internet Explorer 6.0 oraz port Ethernet 100 Mbit
