Frame grabber Matrox Rapixo CXP

Wielopołączeniowe frame grabbery CoaXPress® 2.0 z opcjonalną jednostką FPGA dla odciążania przetwarzania obrazów

Matrox Rapixo CXP w skrócie

Obsługa najwyższych szybkości dostępnych w CoaXPress 2.0;
Możliwość podłączenia i pozyskiwania nawet z czterech kamer lub łączenie połączeń dla uzyskania większych przepustowości danych;
Obsługa PoCXP upraszcza okablowanie pomiędzy kamerą a komputerem wizyjnym;
Odciążanie głównego komputera od podstawowego przetwarzania obrazów poprzez użycie jednostki FPGA;
Pomocnicze Wejścia/Wyjścia dla każdego połączenia CXP dla synchronizacji z czujnikami, enkoderami i sterownikami;
Licencyjny odciska palca dla oprogramowania Matrox MIL pozwala na uniknięcie potrzeby używania oddzielnego klucza sprzętowego.

Opis

Dane techniczne

Dokumenty

Oprogramowanie

Opis

Karty interfejsów dla bardzo szybkiego przetwarzania obrazów

Matrox® Rapixo CXP to nowej generacji frame grabbery obsługujące wersję 2.0 cyfrowego standardy interfejsu CoaXPress® (CXP) dla aplikacji widzenia maszynowego. Rodzina Matrox Rapixo CXP obsługuje szybkości do 6.25 Gbps (CXP-6) lub do 12.5 Gbps (CXP-12). Interfejs magistrali PCIe® x8 wygodnie pasuje do maksymalnej przepustowości wejścia z połączeń CXP. Połączenia CXP są dostępne poprzez złącza BNC wysokiej gęstości umożliwiając jednolite połączenie z nowymi kamerami. Obsługa zasilania Power-over-CoaXPress (PoCXP) na każdym połączeniu upraszcza konfiguracje systemowe łącząc w jednym koncentrycznym kablu interfejs zasilania kamery z jej interfejsem poleceń i danych. Matrox Rapixo CXP dostarcza cztery połączenia dla podłączenia niezależnych kamer lub dla obsługi większych szybkości przesyłu danych poprzez agregację połączeń. Rodzina Matrox Rapixo CXP posiada dostateczną ilość wewnętrznej pamięci dla buforowania przychodzących danych obrazów w przypadku, gdy główny komputer chwilowo nie może zaakceptować tych danych. Bezwentylatorowa wersja wybranych modeli zapewnia wydłużone bezobsługowe użytkowanie.

Odciąża główny komputer od podstawowego przetwarzania obrazów poprzez użycie FPGA

Matrox Rapixo CXP Pro korzysta z jednostki z programowalną tablicą bramkową (FPGA) z rodziny Xilinx Kintex® UltraScale ™ nie tylko dla integracji sterowania, formatowania i logiki strumieniowania różnych interfejsów, ale także dla umożliwienia programistom włączenie wbudowanych przez Matrox lub utworzonych przez użytkownika operacji wstępnego przetwarzania obrazu w celu odciążenia od przretwarzania głównego komputera. Dla Matrox Rapixo CXP Pro są dostępne różne rozmiary FPGA, zapewniające zakres rozwiązań dopasowanych do danej aplikacji. Operacje wykonywane na karcie frame grabbera są kontrolowane przez oprogramowanie do tworzenia aplikacji Matrox Imaging Library (MIL). W ramach MIL istniejąca konfiguracja FPGA może zostać zmieniona tak, aby wykonać niezbędną sekwencję operacji bez konieczności wygenerowania nowej konfiguracji FPGA. Korzystając z oprogramowania Matrox FPGA Development Kit (FDK), programiści mogą wygenerować własne konfiguracje FPGA z niestandardowymi operacjami napisanymi w języku C/C++.

Połączenie z oprogramowaniem MIL¹

Karty Matrox Rapixo CXP obsługują 64-bitowy Windows® i Linux® poprzez najnowsze oprogramowanie MIL. Karta działa także jako licencyjny odcisk palca i może przechowywać uzupełniające licencje dla oprogramowania MIL bez potrzeby posiadania oddzielnego klucza sprzętowego.

Sprawdzone w rzeczywistych warunkach oprogramowanie rozwojowe

Rodzina Matrox Rapixo CXP family jest wspierana przez oprogramowanie MIL¹ - a wszechstronny pakiet oprogramowania rozwojowego (SDK) z 25-letnią historią niezawodnej wydajności. Ten zestaw narzędzi zawiera interaktywne oprogramowanie i funkcje programistyczne dla operacji pozyskiwania, przetwarzania, analizy, opisywania, wyświetlania i archiwizacji obrazów z dokładnością i solidnością potrzebną do rozwiązania najbardziej wymagających aplikacji. Więcej informacji dostępnych w opisie technicznym oprogramowania MIL.

Matrox Rapixo CXP Quad

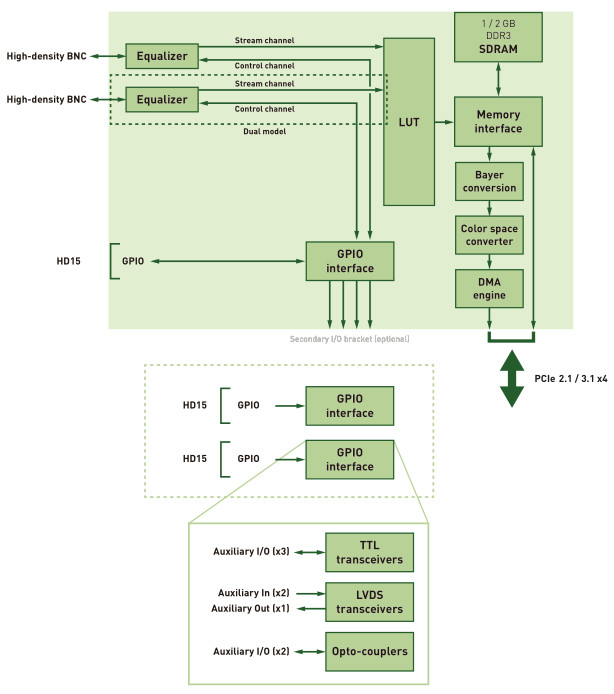

Matrox Rapixo CXP Single/Dual

_____
1. Oprogramowanie może być chronione prze jeden lub więcej patentów; patrz www.matrox.com/patents dla uzyskania więcej informacji.

Dane techniczne

SPRZĘT
Model	Matrox Rapixo CXP Quad	Matrox Rapixo CXP Single/Dual
interfejs magistrali
Łączność:	PCIe 2.1 / 3.1 x8²	PCIe 2.1 / 3.1 x4²
Interfejs kamera/wideo
Standard:	CXP w wersji 2.0
Konfiguracja:	Cztery (4) połączenia	Jedno (1) lub dwa (2) połączenia³
Szybkości:	1.25 / 2.5 / 3.125 / 5 / 6.25 / 10 / 12.5 Gbps (odpowiednio CXP-1, 2, 3, 5, 6, 10, i 12)
Strumienie:	Razem do ośmiu (8)
Złącza:	BNC wysokiej gęstości
Wyjście zasilające:	PoCXP z zasilacza komputera PC poprzez złącze 6-pinowe
Różne:	Diody LED pokazujące stan połączenia
Pamięć:
Typ:	DDR4 SDRAM	DDR3 SDRAM
Ilość:	4 lub 8 GB	1 lub 2 GB
Przeznaczenie:	Buforowanie i przetwarzanie obrazów
Możliwości przetwarzania obrazów
Wbudowana tablica LUT:	Obsługa 8- / 10- / 12-bitowa
Wbudowana interpolacja Bayera:	Obsługa układów GB, BG, GR oraz RG
Wbudowana konwersja przestrzeni barw:	Formaty wejściowe: 8- / 16-bit mono/Bayer, 24- / 48-bit packed BGR Formaty wyjściowe: 8- / 16-bit mono, 24- / 48-bit packed/planar BGR, 16-bit YUV, 16-bit YCbCr, 32-bit BGR
Dostosowywane przetwarzanie:	Matrox'a lub zdefiniowane przez użytkownika z użyciem Xilinx Vivado® Design Suite lub Matrox FPGA Development Kit (FDK)	N/A
Wejścia/Wyjścia ogólnego przeznaczenia
Typy:	Trzy (3) Wejścia/Wyjścia TTL na złącze Dwa (2) wejście LVDS na złącze Jedno (1) wyjście LVDS na złącze Dwa (2) optoizolowane wejście na złącze
Złącza:	Dwa (2) złącza mDP na głównym wsporniku Wejść/Wyjść poprzez adapter mDP-to-HD15 Dwa (2) złącza HD15 na dodatkowym wsporniku Wejść/Wyjść	Hedno (1) HD15 na głównym wsporniku Wejść/Wyjść Dwa (2) złącza HD15 na dodatkowym wsporniku Wejść/Wyjść
Fizyczne
Format:	Połowiczna długość, pełna wysokość, karta rozszerzeń PCIe
Wymiary produktu (D x S x W):	16.76 x 1.871 x 11.12 cm (6.6" x 0.737" x 4.376")³
Zużycie energii:	17.33 W (typowo)⁴	TBD
Środowisko
Temperatura pracy:	0°C do 55°C (32°F do 131°F)⁵
Względna wilgotność pracy:	Do 95% (nieskondensowana)
Certyfikaty
	FCC Class A, CE Class A (EN55032, EN55024), ICES-003 / NMB-003 Class A, RCM Class A, KC Class A

OPROGRAMOWANIE
Kompatybilne oprogramowanie:	Matrox Imaging Library (MIL) 10⁶
Obsługa systemów operacyjcnych:	Windows 7 (64-bit), Windows 10 (64-bit), Linux (64-bit)
Licencjonowanie:	Licencyjny odcisk palca i przechowywanie licencji MIL

Zamawianie

SPRZĘT
Numer części	Opis
RAP 1G 1C12	Frame grabber Matrox Rapixo CXP Single CXP-12 PCIe 2.1 x4 z pamięcią 1 GB DDR3 SDRAM i chłodzeniem pasywnym. Uwaga: Adaptery kabla dla drugich i trzecich wejść/wyjść GPIO są sprzedawane oddzielnie.
RAP 2G 2C12	Frame grabber Matrox Rapixo CXP Dual CXP-12 PCIe 3.1 x4 z pamięcią 2 GB DDR3 SDRAM i chłodzeniem pasywnym. Uwaga: Adaptery kabla dla drugich i trzecich wejść/wyjść GPIO są sprzedawane oddzielnie.
RAP 4G 4C6	Frame grabber Matrox Rapixo CXP quad CXP-6 PCIe 2.1 x8 z pamięcią 4 GB DDR4 SDRAM i chłodzeniem pasywnym. Zawiera jeden (1) adapter kabla mDP-to-HD15 GPIO. Uwaga: Adaptery kabla dla drugich, trzecich i czwartych wejść/wyjść GPIO są sprzedawane oddzielnie.
RAP 4G 4C12	Frame grabber Matrox Rapixo CXP quad CXP-12 PCIe 3.1 x8 z pamięcią 4 GB DDR4 SDRAM i chłodzeniem pasywnym. Zawiera jeden (1) adapter kabla mDP-to-HD15 GPIO. Uwaga: Adaptery kabla dla drugich, trzecich i czwartych wejść/wyjść GPIO są sprzedawane oddzielnie.
RAP 8G 4C12 P352	Frame grabber Matrox Rapixo CXP Pro quad CXP-12 PCIe 3.1 x8 z pamięcią 8 GB DDR4 SDRAM, Xilinx Kintex Ultrascale KU035 FPGA i chłodzeniem aktywnym (radiator z wentylatorem). Zawiera jeden (1) adapter kabla mDP-to-HD15 GPIO. Uwaga: Adaptery kabla dla drugich, trzecich i czwartych wejść/wyjść GPIO są sprzedawane oddzielnie.
Prosimy o kontakt z Matrox Imaging dla innych numerów części, w tym dla dostosowanego przetwarzania na płycie.

AKCESORIA
Numer części	Opis
RAPACCKIT01	Zestaw akcesoriów dla Matrox Rapixo CXP Quad. Jeden (1) dodatkowy adapter kabla mDP-to-HD15 GPIO i jeden (1) dodatkowy wspornik z podwójnym złączem HD15 I/O z kablem taśmowym.
RAPACCKIT02	Zestaw akcesoriów dla Matrox Rapixo CXP Single/Dual. Jeden (1) dodatkowy wspornik z podwójnym złączem HD15 I/O z kablem taśmowym.
HDBNC2BNC	Jeden (1) 12" lub 30 cm adapter kabla HDBNC-male-to-BNC-female.

OPROGRAMOWANIE
Patrz opisy techniczne MIL oraz Matrox FDK.

_____
1. Oprogramowanie może być chronione prze jeden lub więcej patentów; patrz www.matrox.com/patents dla uzyskania więcej informacji.
2. Zależne od modelu.
3. Wymiary (długość x szerokość x wysokość) są brane od dolnej krawędzi ze złączem krawędziowym do górnej krawędzi płyty. Te wymiary nie obejmują wspornika mocującego.
4. Zużycie energii w modelu Matrox Rapixo CXP Pro zależy od urządzenia FPGA i przetwarzania sprzętowego.
5. Modele z chłodzeniem pasywnym wymagają minimalnej wentylacji 150 LFM (linear feet per minute) w konfiguracji z pojedynczą płytą. Prosimy o kontakt z naszymi przedstawicielami handlowymi dla uzyskania wymagań wentylacyjnych w konfiguracjach z wieloma płytami.
6. Poprzez uaktualnienie.

Dokumenty

rapixo-cxp.pdf - Ulotka w języku angielskim
