Frame grabber Data Translation DT3152

UWAGA: PRODUKT ARCHIWALNY.
Dany produkt przestał być produkowany. Informacje o tym produkcie zostały przedstawione dla celów wsparcia technicznego.

Jeżeli posiadają Państwo taki uszkodzony produkt, to jego producent nie zapewnia jego naprawy. Jednak, ze względu na to, że czasem producenci posiadają jakieś zapasy części zamiennych do produktów wycofanych z produkcji, przez pewien okres czasu może istnieć możliwość ich naprawy. Więc warto skontaktować się z naszym biurem aby zapytać o taką możliwość.

Frame grabber Data Translation DT3152

Monochromatyczny frame grabber dla komputerów PC z magistralą PCI, współpracujący z kamerami standardowymi i niestandardowymi. Zapewnia transmisję danych obrazu o wielkości do 4 MB do pamięci systemowej lub karty grafiki w czasie rzeczywistym.

Elastyczne taktowanie i rozdzielczość przestrzenna umożliwia współpracę z różnymi kamerami; Cyfrowy zegar synchronizujący redukuje fluktuację piksela do wartości mniejszych niż +/-4 ns; Specjalnie zaprojektowane układy zapewniają precyzyjne próbkowanie danych; Architektura MACH Series© z obsługą magistrali PCI w trybie bus-master umożliwia pozyskiwanie i transfer obrazów do pamięci karty grafiki lub systemowej z prędkością 30 ramek na sekundę (RS-170/NTSC) lub 25 ramek na sekundę (CCIR/PAL); Idealny do zastosowań wymagających precyzyjnego pozyskiwania danych ze źródeł sygnału wideo ze skanowaniem ramkowym lub linijkowym; Technologia Sync Sentinel© wspomaga pozyskiwanie obrazów z magnetowidów; Wejścia i wyjścia cyfrowe ogólnego przeznaczenia dla podłączania różnych urządzeń peryferyjnych; Dostarczany z oprogramowaniem DT-Aquire, sterownikami i kompletną dokumentacją; Wsparcie dla systemów operacyjnych Microsoft® Windows® 98/Me/NT4.0/2000.

Opis

DT3152

DT3152 to frame-grabber dla magistrali PCI używający obwodów wejściowych typu Fidelity Input dla zapewnienia wysokiej precyzji oraz pozyskiwanie obrazów ze źródeł ze zmiennym skanowaniem. Dzięki zastosowaniu technologii Bus Master, DT3152 może przekazywać obrazy w sposób ciągły, w czasie rzeczywistym, bezpośrednio do pamięci karty grafiki dla wyświetlania obrazu na monitorze lub do pamięci systemowej dla zachowywania obrazu.

Bardzo precyzyjne wejście dla urządzeń ze skanowaniem zmiennym

Ustawiane programowo taktowanie wejścia i rozdzielczość przestrzenna umożliwia używanie DT3152 z różnymi źródłami sygnału wideo, włączając w to standardowe urządzenia RS-170 lub CCIR oraz kamery wielkoformatowe, ze skanowaniem progresywnym oraz ze skanowaniem powolnym.

Wysokowydajny transfer danych i wyświetlanie obrazów

DT3152 stosuje architekturę serii MACH dla wyświetlania obrazów na ekranie w czasie rzeczywistym. Dzięki zastosowaniu bardzo szybkiej magistrali PCI pracującej w trybie bus-master (transfer do 132 MB/s), DT3152 może dokonywać transferu nieograniczonej ilości ramek obrazu, w czasie rzeczywistym, poprzez magistralę do pamięci systemowej. Dodatkowo, dzięki wykorzystaniu funkcji DirectDraw (DDI) wbudowaną w Windows 98/NT 4.0/2000/ME, może wyświetlać żywy obraz wideo z niedestrukcyjną nakładką bez potrzeby użycia drogiego sprzętu do wyświetlania grafiki wbudowanego w kartę frame grabbera. Poprzez użycie niezależnej karty grafiki VGA, istnieje swoboda jej wyboru dla zapewnienia spełnienia specyficznych wymagań aplikacji.

Wysokoprecyzyjne przetwarzanie obrazów

DT3152 został zaprojektowany specjalnie dla zastosowań naukowych i przemysłowych, w których to precyzja jest najważniejszym czynnikiem. Specjalne obwody zapewniają precyzyjne próbkowanie danych.
Digital Clock Sync© dla niewielkiej fluktuacji pikseli. Bardziej spójne taktowanie rodzi bardziej precyzyjne dane. System cyfrowej synchronizacji zegarowej (Digital Clock Sync©) z dokładnością do +/- 4 ns (typowo +/-2.5 ns) jest więcej niż dwukrotnie lepszy od najlepszych obwodów wejściowych ze sprzężeniem fazowym. Pozwala to na niezakłócone operacje z urządzeniami posiadającymi wyjścia asynchroniczne i dostarczającymi tylko pojedynczych ramek obrazu, dzięki możliwości natychmiastowej synchronizacji z sygnałem wejściowym już przy pierwszej ramce. Dla dalszego zredukowania fluktuacji piksela DT3152 pozwala na użycie zegara piksela kamery dla kontroli pozyskiwania obrazu.
Elastyczny przetwornik A/D dla optymalnej rozdzielczości. Obwód wejściowy precyzyjnie dostosowuje zakres wejścia do źródła sygnału wideo dla zmaksymalizowania efektywności przetwornika A/D. Niskoszumowy programowany wzmacniacz sygnału wejściowego, programowany ofset tego sygnału oraz programowany poziom odniesienia dla przetwornika A/D umożliwia digitalizację nawet bardzo wąskich zakresów sygnału wideo z pełną precyzją.
Sync Sentinel© dla doskonałej kompatybilności z magnetowidami. Dla poprawienia pozyskiwania obrazów z magnetowidów, nawet w trybie pauzy, obwody frame-grabbera ignorują dodatkowe pulsy synchronizujące i wstawiają je tam, gdzie ich brakuje.
Analogowy system UltraSharp© dla wyostrzania krawędzi: Bardzo szybkie obwody analogowe dostarczają wyostrzonych obrazów, nawet w przypadku urywających się przejść w poziomach szarości.

Procesor komputera dostępny dla przetwarzania obrazów

Ponieważ urządzenia systemowe nie są pochłonięte transferem danych dzięki technologii Bus Master, procesor komputera jest wolny dla wykonywania szybkiego przetwarzania obrazów na podstawie pozyskanych danych. Można pozyskiwać następny obraz w czasie, gdy pierwszy jest jeszcze przetwarzany. To daje także mozliwość wykorzystania szybkiego postępu w dziedzinie komputerów klasy PC: dla zwiększenia wydajności posiadanego systemu przetwarzania obrazów wystarczy tylko przenieść frame grabber do szybszego komputera PC.

Zewnętrzne wyzwalanie, wejścia/wyjścia cyfrowe

DT3152 akceptuje zewnętrzne wyzwalanie dla synchronizowania pozyskiwania obrazów ze zdarzeniem zewnętrznym. Osiem wejść/wyjść cyfrowych w formacie TTL (4 wejścia, 4 wyjścia) umożliwia kontrolowanie lub uruchamianie urządzeń zewnętrznych.

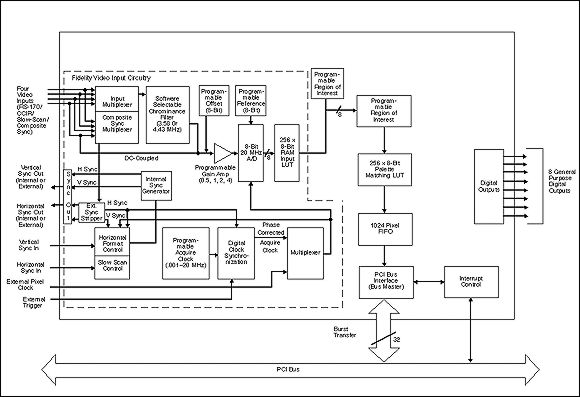

Schemat blokowy frame grabbera Data Translation DT3152

Oprogramowanie

Wsparcie programowe dostępne jest dla Microsoft® Windows® 98, Windows® Me, Windows NT® 4.0 i Windows® 2000 i składa się z narzędzi rozwojowych DT Frame Grabber SDK© oraz DT-Active Open Layers© dla tworzenia własnych aplikacji. DT Frame Grabber SDK© (dostarczane w komplecie z frame grabberem) jest kompletną biblioteką dla programistów, która zawiera zestaw instrukcji sprzętowo niezależnych, czyli mogą obsługiwać różne frame grabbery firmy Data Translation z wykorzystaniem Visual C lub Visual C++. Opcjonalne narzędzie DT-Active Open Layers©, to kontrolka ActiveX®, która umożliwia wykorzystanie frame grabberów Data Translation przy użyciu graficznych środowisk programistycznych, takich jak Microsoft® Visual Basic lub Visual C++. Oba pakiety spełniają wymogi otwartej architektury programistycznej Data Translation DT-Open Layers®, dostarczając w ten sposób wspólny interfejs aplikacji (API) dla wszystkich frame grabberów Data Translation. To zabezpiecza wcześniejsze oprogramowanie przed przyszłymi inwestycjami związanymi ze zmianami lub uaktualnieniami sprzętu dla pozyskiwania obrazów. Kiedy jest instalowany nowy sprzęt Data Translation, wystarczające jest zainstalowanie towarzyszącego mu sterownika i automatycznie zostają dodane zalety nowej karty do istniejącej już aplikacji.

Dane techniczne

Wejście wideo

  • Format danych: RS-170/RS-330/NTSC (60 Hz), CCIR/PAL (50 Hz); z przeplotem, bez przeplotu, ze skanowaniem progresywnym, z skanowaniem powolnym; wybierane programowo
  • Taktowanie: standardowe, niestandardowe (ze skanowaniem zmiennym), asynchroniczne lub definiowane przez użytkownika; wybierane programowo
  • Wejścia: 4 wejścia monochromatyczne composite, połączenie z ac (operacje na połączeniu z dc dostępne tylko dla jednego kanału)
  • Sygnał wideo: 1 V, 75 Ohm
  • Rozdzielczość: programowalna, od 4 do 4096 pikseli na linię i od 1 do 4096 linii na ramkę (maksymalnie 4M pikseli)
  • Filtry: programowo wybieralny przełącznikowy filtr chrominancyjny 3.58 MHz (60 Hz) lub 4.43 MHz (50 Hz)

Pozyskiwanie

  • Digitalizacja: 8 bitów, 256 poziomów szarości
  • Fluktuacja piksela: typowo +/-2.5 ns, maksymalnie +/-4.0 ns
  • Częstotliwość pozyskiwania piksela: 0 - 20 MHz
  • Zegar piksela piksela na karcie: programowalny, 1 kHz - 20 MHz, rozdzielczość 0.25% częstotliwości
  • Dokładność: nieliniowość całkowita: +/-0.5 LSB; poziom szumów: 0.4 LSB
  • Współczynnik kształtu: programowalny, określony przez użyty format wejściowy
  • Szybkość pozyskiwania ramek: 1/30 s (60 Hz) lub 1/25 s (50 Hz)
  • Tryby pozyskiwania: z przeplotem lub bez przeplotu, ze skanowaniem progresywnym (może rozpocząć pozyskiwanie od następnego pola, od następnego parzystego pola lub od następnego nieparzystego pola), pojedyncza ramka, pojedyncze pole lub operacja ciągła, ze skanowaniem linijkowym; programowo wybieralne
  • Zakresy wejść: programowalne, od 0-0.06 V do 0-3.04 V
  • Zakresy wzmocnień: programowalne, 0.5, 1, 2 i 4; odpowiada zakresowi wzmocnień od 0.5 do 16 w połączeniu z ustawieniem napięć referencyjnych przetwornika A/D
  • Zakresy ofsetu: programowalne, +/-1.07 V z krokiem co 8.4 mV

Przetwarzanie na karcie frame grabbera

  • Tablica LUT: 256x8-bit; umożliwia dostosowanie skali szarości obrazu w czasie rzeczywistym
  • Tablice LUT zgodne z paletą: 256x8-bit; przekształca poziomy szarości obrazu na odpowiednie kolory z palety używanej przez Windows; zapewnia to prawidłowe wyświetlanie obrazu
  • Obszar roboczy: programowalne prostokątne okno (ROI) definiujące obszar obrazu przesyłany do pamięci ekranu lub pamięci systemowej; piksele poza tym oknem są ignorowane
  • Skalowanie: skaluje obrazy poprzez pomijanie pikseli lub linii lub obu jednocześnie; skalowanie wybierane programowo od co drugiej linii/piksela (1/2) do co szesnastej (1/16); skalowanie linii i pikseli wybierane jest niezależnie

Formaty danych

  • Dane obrazu mogą być wyprowadzane w formacie monochromatycznym 8-bitowym

Sygnały sterujące

  • Zewnętrzne wejście wyzwalające: rozpoczyna pozyskiwanie ramki obrazu, synchronizuje pozyskiwanie ze zdarzeniami zewnętrznymi; uaktywnienie na zbocze wznoszące lub opadające (programowo wybieralne), format TTL
  • Wybór synchronizacji: sygnał synchronizujący może być pobrany z jednego z wejść wideo; poziom detekcji sygnału synchronizującego jest programowo wybieralny: 50, 75, 100 lub 125 mV
  • Wejścia synchronizujące i sterujące: vsync, hsync, zegar piksela; sygnał dostarczany przez kamerę lub kamery do karty
  • Wyjścia synchronizujące i sterujące: vsync, hsync; sygnał dostarczany do kamery lub kamer, karta może pracować w trybie Sync Master
  • Wejścia/wyjścia cyfrowe: cztery ogólnego przeznaczenia programowalne wejścia cyfrowe i cztery ogólnego przeznaczenia wyjścia cyfrowe; w formacie TTL

Karta grafiki

  • Dla wyświetlania obrazu wideo używana jest karta grafiki komputera i ekran monitora. Wyświetlanie żywego obrazu wideo i niedestrukcyjnej nakładki graficznej realizowane jest za pomocą Direct Draw (DDI).

Szybkość transferu obrazu wideo

  • Obrazy są pozyskiwane tak szybko, jak pozwala na to urządzenie dostarczają obraz wideo. Typowo 10-25 MB/s, maksymalnie 132 MB/s. Dla transferu danych do pamięcii systemowej komputera PC, karta pracuje jako Bus Master i wykorzystuje tryb Burst Mode dla transferu danych poprzez magistralę PCI.

Opis konektorów

Wymagania zasilania

  • +5V @ 2A typowo
  • +12V @ 150mA typowo
  • -12V @ 100mA typowo

Wymiary i informacje środowiskowe

  • Wymiary: Płyta dla magistrali PCI, 17.5 L x 10.7 H cm (6.875" x 4.2")
  • Ciężar: 150 g
  • Temperatura: użytkowania: 0 - 50°C; przechowywania: -25 - 70°C
  • Wilgotność względna: do 90%, nieskondensowana

Środowisko programowe

  • sterowniki dla Microsoft® Windows® 98, Me, NT® 4.0 i 2000
  • program DT-Acquire dla pozyskiwania, wyświetlania i zachowywania obrazów wideo, dostarczany z kartą frame grabbera
  • programowanie przy użyciu interfejsu DLL (Data Translation Frame Grabber SDK©) za pomocą Microsoft® Visual C++®
  • programowanie przy użyciu interfejsu ActiveX (OCX) (DT-Active Open Layers©) za pomocą Microsoft® Visual Basic® lub C++®

Dokumenty

dt3152.pdf - Ulotka - w języku angielskim
framegrabbers.pdf - Porównanie sprzętu - w języku angielskim
