Frame grabber Data Translation DT3155
UWAGA: PRODUKT ARCHIWALNY.

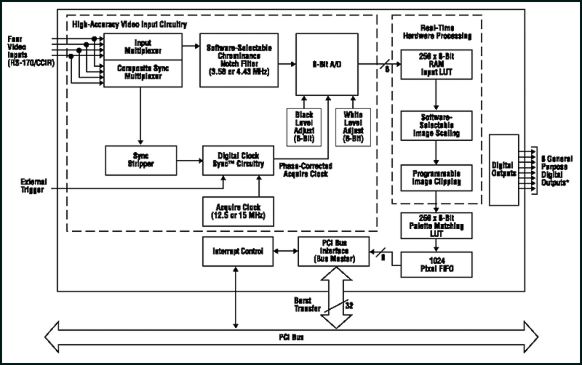

OpisDT3155 DT3155 to frame-grabber dla magistrali PCI używający specjalnych obwodów wejściowych dla zapewnienia wysokiej precyzji w różnych aplikacjach przetwarzania obrazów. Dzięki zastosowaniu technologii Bus Master, DT3155 może przekazywać obrazy w sposób ciągły, w czasie rzeczywistym, bezpośrednio do pamięci karty grafiki dla wyświetlania obrazu na monitorze lub do pamięci systemowej dla zachowywania obrazu. Wysokowydajny transfer danych i wyświetlanie obrazów DT3155 stosuje architekturę serii MACH dla wyświetlania obrazów na ekranie w czasie rzeczywistym. Dzięki zastosowaniu bardzo szybkiej magistrali PCI pracującej w trybie bus-master (transfer do 132 MB/s), DT3155 może dokonywać transferu nieograniczonej ilości ramek obrazu, w czasie rzeczywistym, poprzez magistralę do pamięci systemowej. Dodatkowo, dzięki wykorzystaniu funkcji DirectDraw (DDI) wbudowaną w Windows 98/NT 4.0/2000/ME, może wyświetlać żywy obraz wideo z niedestrukcyjną nakładką bez potrzeby użycia drogiego sprzętu do wyświetlania grafiki wbudowanego w kartę frame grabbera. Poprzez użycie niezależnej karty grafiki VGA, istnieje swoboda jej wyboru dla zapewnienia spełnienia specyficznych wymagań aplikacji. Wysokoprecyzyjne przetwarzanie obrazów DT3155 został zaprojektowany specjalnie dla zastosowań naukowych i przemysłowych, w których to
precyzja jest najważniejszym czynnikiem. Specjalne obwody zapewniają precyzyjne próbkowanie danych.
Digital Clock Sync© dla niewielkiej fluktuacji pikseli. Bardziej spójne taktowanie rodzi bardziej precyzyjne dane. System
cyfrowej synchronizacji zegarowej (Digital Clock Sync©) z dokładnością do +/- 5 ns (typowo +/-3.5 ns) jest więcej niż dwukrotnie
lepszy od najlepszych obwodów wejściowych ze sprzężeniem fazowym. Pozwala to na niezakłócone operacje z urządzeniami
posiadającymi wyjścia asynchroniczne i dostarczającymi tylko pojedynczych ramek obrazu, dzięki możliwości natychmiastowej
synchronizacji z sygnałem wejściowym już przy pierwszej ramce. Procesor komputera dostępny dla przetwarzania obrazów Ponieważ urządzenia systemowe nie są pochłonięte transferem danych dzięki technologii Bus Master, procesor komputera jest wolny dla wykonywania szybkiego przetwarzania obrazów na podstawie pozyskanych danych. Można pozyskiwać następny obraz w czasie, gdy pierwszy jest jeszcze przetwarzany. To daje także mozliwość wykorzystania szybkiego postępu w dziedzinie komputerów klasy PC: dla zwiększenia wydajności posiadanego systemu przetwarzania obrazów wystarczy tylko przenieść frame grabber do szybszego komputera PC. Zewnętrzne wyzwalanie, wyjścia cyfrowe DT3155 akceptuje zewnętrzne wyzwalanie dla synchronizowania pozyskiwania obrazów ze zdarzeniem zewnętrznym. Osiem wyjść cyfrowych w formacie TTL umożliwia kontrolowanie lub uruchamianie urządzeń zewnętrznych. Oprogramowanie Wsparcie programowe dostępne jest dla Microsoft® Windows® 98, Windows® Me, Windows NT® 4.0 i Windows® 2000 i składa się z narzędzi rozwojowych DT Frame Grabber SDK© oraz DT-Active Open Layers© dla tworzenia własnych aplikacji. DT Frame Grabber SDK© (dostarczane w komplecie z frame grabberem) jest kompletną biblioteką dla programistów, która zawiera zestaw instrukcji sprzętowo niezależnych, czyli mogą obsługiwać różne frame grabbery firmy Data Translation z wykorzystaniem Visual C lub Visual C++. Opcjonalne narzędzie DT-Active Open Layers©, to kontrolka ActiveX®, która umożliwia wykorzystanie frame grabberów Data Translation przy użyciu graficznych środowisk programistycznych, takich jak Microsoft® Visual Basic lub Visual C++. Oba pakiety spełniają wymogi otwartej architektury programistycznej Data Translation DT-Open Layers®, dostarczając w ten sposób wspólny interfejs aplikacji (API) dla wszystkich frame grabberów Data Translation. To zabezpiecza wcześniejsze oprogramowanie przed przyszłymi inwestycjami związanymi ze zmianami lub uaktualnieniami sprzętu dla pozyskiwania obrazów. Kiedy jest instalowany nowy sprzęt Data Translation, wystarczające jest zainstalowanie towarzyszącego mu sterownika i automatycznie zostają dodane zalety nowej karty do istniejącej już aplikacji. Dane techniczneWejście wideo
Pozyskiwanie
Przetwarzanie na karcie frame grabbera
Formaty danych
Sygnały sterujące
Karta grafiki
Szybkość transferu obrazu wideo
Opis konektorów Wymagania zasilania
Wymiary i informacje środowiskowe
Środowisko programowe
Dokumentydt3155.pdf - Ulotka - w języku angielskimframegrabbers.pdf - Porównanie sprzętu - w języku angielskim Oprogramowanie |
|
