Frame grabber Matrox Meteor-II/ Multi-Channel

Frame grabber Matrox Meteor-II/ Multi-Channel

Zaprojektowany dla pozyskiwania obrazów ze standardowych lub niestandardowych analogowych monochromatycznych lub kolorowych składowych RGB źródeł sygnałów wideo zarówno z przeplotem, jak i ze skanowaniem progresywnym.

  • Karta w formacie PCI lub PCIe®;
  • Pozyskuje obraz ze źródeł sygnału wideo z przeplotem lub ze skanowaniem progresywnym kolorowych składowych RGB lub pojedynczego lub dwóch kanałów monochromatycznych;
  • Szybkość próbkowania do 30 MHz;
  • 3 tablice LUT 256x8-bit;
  • Możliwość podłączenia dwóch źródeł sygnału wideo RGB lub 6 źródeł sygnału wideo monochromatycznego;
  • Wejście wyzwalające i wyjścia licznikowe;
  • 32-bit/33 MHz magistrala PCI bus-master;
  • Transfer obrazu do pamięci systemowej lub pamięci karty graficznej VGA w czasie rzeczywistym;
  • Zaawansowane buforowanie dla niezawodnego pozyskiwania;
  • Obsługuje transfer spakowanych lub planarnych kolorowych lub wielu monochromatycznych strumieni wideo;
  • Wyjście zasilające i interfejs szeregowy RS-232;
  • Wsparcie dla 32-bitowych systemów operacyjnych Microsoft® Windows® XP/7.

Opis

Matrox Meteor-II/ Multi-Channel

Matrox Meteor-II/ Multi-Channel jest częścią rodziny wysokowydajnych frame grabberów Matrox Meteor-II przeznaczonych dla ekonomicznych zastosowań. Zaprojektowany aby pozyskiwać obrazy ze standardowych lub niestandardowych analogowych monochromatycznych lub z kolorowych składowych RGB źródeł wideo ze skanowaniem ramek, w szczególności obsługuje pozyskiwanie z kamer RGB pracujących z przeplotem lub ze skanowaniem progresywnym oraz z pojedynczy kanał lub dwa kanały z monochromatycznych kamer ze skanowaniem progresywnym. Matrox Meteor-II/ Multi-Channel łączy w sobie zaawansowaną funkcjonalność z bezprecedensową wartością. Firmy OEM i integratorzy mogą użyć tej technologii do tworzenia mocnych i efektywnych kosztowo systemów przetwarzania, analizy, rozpoznawania i pomiarów obrazów bazujacych na komputerach klasy PC.

VIA: W sercu rodziny Matrox Meteor-II

Częścią wspólną wszystkich kart z rodziny Matrox Meteor-II jest zaprojektowany przez firmę Matrox układ scalony Matrox Video Interface ASIC (VIA) (Układ Interfejsu Wideo Matrox). Jest to wyspecjalizowany kontroler pamięci dla zarządzania pozyskiwaniem w czasie rzeczywistym do pamięci systemowej z zaawansowanymi możliwościami reformatowania obrazu oraz jednocześnie dla przesyłania strumienia danych obrazu poprzez magistralę PCI bez wymagania stałej interwencji procesora.

Pozyskiwanie w czasie rzeczywistym do pamięci systemowej lub pamięci ekranu

Matrox Meteor-II/ Multi-Channel może dokonywać transferu pozyskiwanych obrazów do pamięci systemowej komputera dla przetwarzania lub bezpośrednio do pamięci karty graficznej VGA dla wyświetlania żywego obrazu wideo w oknie z prędkością do 130 MB/s.

Formatowanie obrazu

Obraz może być reformatowany poprzez Matrox VIA w czasie rzeczywistym przed transferem do pamięci systemowej lub pamięci karty graficznej. Funkcje formatowania poprzez Matrox VIA obejmują obcinanie (pozyskiwanie tylko obszaru zainteresowań - ROI), niezależne sub-próbkowanie w poziomie i pionie od 2 do 16 (przez dziesiątkowanie).
Matrox VIA może także wykonywać operacje reformatowania specjalnie zaprojektowane dla rekonstruowania w czasie rzeczywistym obrazów z kamer multi-tap. Dane obrazu prezentowane jednocześnie jako parzyste/ nieparzyste piksele, parzyste/ nieparzyste linie, przeciwległe obszary skanowania lub też kombinacja, mogą być uporządkowanie w prawidłowy obraz bez wykorzystania procesora komputera lub tylko nieznacznie go angażując.

Wyjście zasilające

Matrox Meteor-II/ Multi-Channel może dostarczać dla kamer zasilanie o stałym napięciu 5 lub 12V. Zasilanie jest pobierane bezpośrednio z zasilacza komputera zabezpieczając przed przeciążeniem magistrali PCI. Opcja ta nie jest dostępna w wersji karty PC/104-Plus©, w wersji karty CompactPCI dostępne jest tylko zasilanie 5V.

Interfejs szeregowy RS-232

Matrox Meteor-II/ Multi-Channel posiada interfejs szeregowy RS-232 dla umożliwienia zdalnego programowania kamery (np. wzmocnienia, kontroli gamma, trybów działania), jednostki ruchowej lub PLC.

Wybór interfesów magistrali

PCIe® x1 i konwencjonalny PCI (32-bit / 33 MHz) to interfejsy dostępne do podłączenia frame grabbera Matrox Meteor-II / Multi-Channel do głównego komputera. Podczas gdy konwencjonalny interfejs magistrali PCI zapewnia obsługę starszych wersji, PCIe® rozszerza kompatybilność do nowszych komputerów.
Zaawansowane buforowanie zapewnia niezawodny transfer w czasie rzeczywistym przychodzących danych o obrazie do pamięci systemowej nawet w przypadku dużego opóźnienia magistrali, które często występuje w systemach z jednoczesnym pozyskiwaniem obrazu, wyświetlaniem, przetwarzaniem grafiki, dostępem sieciowym, dostępem do dysku i ogólnym dostępem do zewnętrznych wejść/wyjść. Interfejs obsługuje sub-próbkowanie danych obrazu od 2 do 16 (przez dziesiątkowanie) dla dodatkowego zredukowania wymaganej przepustowości magistrali.
Interfejs obsługuje także transfer spakowanych i planarnych kolorowych lub wielu monochromatycznych strumieni wideo. Pozyskiwanie takich zdarzeń jak start i zakończenie ramki/pola obrazu lub sekwencyjne pozyskiwanie może być przekazane do jednostki centralnej komputera jako przerwanie dla zoptymalizowania jednoczesnego pozyskiwania i przetwarzania obrazów (podwójne buforowanie).

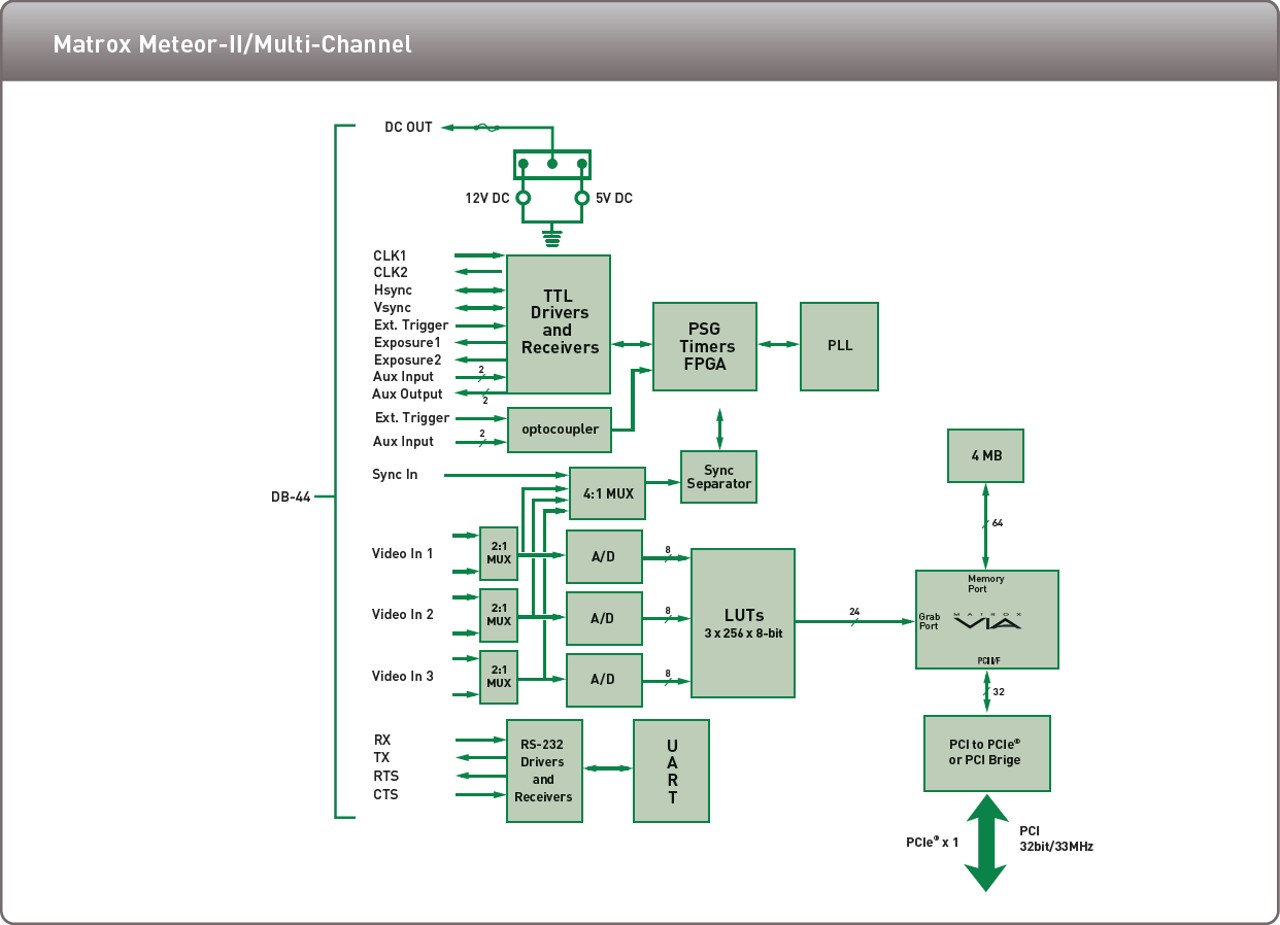

Schemat blokowy frame grabbera Matrox Meteor-II/Multi-Channel

Oprogramowanie

Wsparcie programowe dostępne jest dla Microsoft® Windows® XP/7 w wersji 32-bitowej i składa się z narzędzi rozwojowych Matrox Imaging Library (MIL)/ ActiveMIL lub MIL-Lite/ActiveMIL-Lite dla tworzenia własnych aplikacji. Matrox Meteor-II/ Multi-Channel jest także obsługiwany przez oprogramowanie dla interaktywnego pozyskiwania, przetwarzania, analizy i pomiarów obrazów Matrox Inspector bazujące na Windows®.


Dane techniczne

Pozyskiwanie

  • trzykanałowe skanowanie analogowych niestandardowych ramek obrazu
  • skanowanie obrazów monochromatycznych lub kolorowych RGB z przeplotem lub ze skanowaniem progresywnym
  • szybkość próbkowania do 30 MHz
  • SNR 47 dB
  • fluktuacja piksela: +/-1.5ns
  • ustawiane wzmocnienie AGC
  • wejściowy filtr dolnoprzepustowy 10 MHz
  • dostrajalne napięcię odniesienia ADC
  • 3 programowalne tablice LUT 256x8-bit
  • oddzielne sygnały TTL pclk (wejście i wyjście), hsync (wejście i wyjście), vsync (wejście i wyjście) oraz dwa wyjścia licznikowe (naświetlenie)
  • dwa opto-izolowane różnicowe zewnętrzne wejścia oraz dwa zewnętrzne wejścia i wyjścia TTL
  • wejścia synchronizujące opto-isolowane różnicowe oraz TTL (synchroniczne i asynchroniczne do wideo)
  • możliwość podłączenia i przełączania pomiędzy 2 źródłami RGB lub 6 źródłami monochromatycznymi

Formatowanie

  • obcinanie wejścia (pozyskiwanie obszaru zainteresowań - ROI)
  • niezależne subpróbkowanie w poziomie i pionie od 2 do 16 (przez dziesiątkowanie)

Interfejs RS-232

  • obsługuje sygnały RX, TX, RTS i CTS
  • niewidoczny dla systemu operacyjnego (kontrolowany poprzez MIL API)

Wyjście zasilające

  • 5 lub 12 V DC do 3 A (opcja ta nie jest dostępna w wersji karty PC/104-Plus©, w wersji karty CompactPCI dostępne jest tylko zasilanie 5V)
  • zasilanie pobierane jest z zasilacza komputera (nie z magistrali PCI)

Interfejs hosta

  • PCIe® x1 lub 32-bitowa magistrala PCI master/slave
  • transfer do 130 MB/s
  • bufor 4 MB SGRAM w wersji PCI i PC/104-Plus© i 4 MB SDRAM w wersji CompactPCI®
  • obsługa spakowanych lub planarnych formatów danych obrazu
  • niezależne subpróbkowanie w poziomie i pionie od 2 do 16 (przez dziesiątkowanie)
  • przerwania dla startu i zakończenia pola, ramki i pozyskiwania sekwencyjnego
  • uniwersalne 32-bitowe złącze krawędziowe karty

Opis konektorów

Wymiary i informacje środowiskowe

  • 16.5 cm L x 10.67 cm H (6.5" x 4.2")
  • temperatura pracy: 0° C - 55° C (32° F - 131° F)
  • wilgotność względna: do 95% (nieskondensowana)
  • FCC klasa A
  • CE klasa A
  • zgodność z RoHS

Środowisko programowe

  • sterowniki dla Microsoft® Windows® XP/7 w wersji 32-bitowej

Dokumenty

meteor2-mc.pdf - Ulotka - w języku angielskim
hardware-comp.pdf - Porównanie sprzętu - w języku angielskim
meteor2mc-instmanual.pdf - Podręcznik instalacji - w języku angielskim
