System wizyjny Matrox 4Sight X

UWAGA: PRODUKT ARCHIWALNY.
Dany produkt przestał być produkowany. Informacje o tym produkcie zostały przedstawione dla celów wsparcia technicznego.

Jeżeli posiadają Państwo taki uszkodzony produkt, to jego producent nie zapewnia jego naprawy. Jednak, ze względu na to, że czasem producenci posiadają jakieś zapasy części zamiennych do produktów wycofanych z produkcji, przez pewien okres czasu może istnieć możliwość ich naprawy. Więc warto skontaktować się z naszym biurem aby zapytać o taką możliwość.

System wizyjny Matrox 4Sight X

Matrox 4Sight X to wysokowydajny wbudowany przemysłowy systemem wizyjny przeznaczony dla pozyskiwania, wyświetlania i przetwarzanie obrazów. Zawiera technologię wielordzeniowych procesorów Intel® i GPU. Idealny dla wymagających środowisk przemysłowych

Wbudowany procesor Intel® Celeron® M lub Core© 2 Duo; Mała podstawa i wygładzona konstrukcja; Przystosowany do wysoce zintegrowanego podsystemu pozyskiwania obrazów Matrox Nexis; Obsługa natywnego interfejsu GigE Vision© oraz IEEE-1394 IIDC; Możliwość pozyskiwania ze źródeł sygnałów wideo standardowych i niestandardowych, analogowych i cyfrowych, takich jak NTSC, PAL lub Camera Link®; Możliwość podłączania zewnętrznych urządzeń przy użyciu interfejsu sieciowego Ethernet, portu IEEE 1394, USB, RS-232/485 oraz wejść/wyjść cyfrowych ogólnego przeznaczenia; Archiwizacja wideo na zintegrowanym nosniku pamięci masowej i z wykorzystaniem opcjonalnej sprzętowej kompresji JPEG2000; Liczniki dla monitorowania całkowitej integralności systemu (proszę sprawdzić dostępność); Dostępny z preinstalowanym systemem Microsoft® Windows® XP Embedded; Zawiera komponenty dla stworzenia własnych obrazów systemu XPe; Programowany przy użyciu narzędzi programistycznych firmy Microsoft® oraz oprogramowania Matrox

Opis

Platforma przemysłowego przetwarzania obrazów

Matrox 4Sight X jest platformą przemysłowego przetwarzania obrazów wyposażoną w jedno- lub wielordzeniową jednostkę CPU firmy Intel®. Ostrożnie wybrame wbudowane komponenty zapewniają ich długoterminową dostępność, sprawiając, że ta platforma jest idealna dla firm OEM szukających maksymalizacji zwrotu nakładów inwestycyjnych. Połączenie przemysłowego systemu wizyjnego Matrox 4Sight X z wypróbowaną biblioteką oprogramowania Matrox Imaging Library (MIL) zapewnia wielofunkcjonalność oraz skraca czas do wypuszczenia produktu na rynek.

Architektura procesora Intel® embedded

Przemysłowy system wizyjny Matrox 4Sight X, wyposażony w procesor Intel® Celeron® M lub Intel® Core© 2 Duo, dostarcza wystarczającej mocy niezbędnej do obsłużenia większości aplikacji przetwarzania i analizy obrazów. Umożliwia obsługę ogromnych ilości danych obrazu przekazywanych do systemu dla przetwarzania - poprzez interfejs x4 PCIe© magistrali PCI/104-Express© dostarczającej przepustowości wymaganej do osiągnięcia tempa współczesnych wysokorozdzielczych i szybkich kamer przemysłowych.

Zaprojektowany dla wbudowanych systemów przetwarzania i analizy obrazów

Mały rozmiar systemu wizyjnego Matrox 4Sight X sprawia, że system ten jest łatwo wbudować do systemów tworzonych przez firmy OEM. Monitorowanie stanu sprawności systemu obejmujące temperaturę, napięcia i prędkości wentylatorów w połączeniu z licznikiem kontrolnym watchdog timer umożliwia systemowi wizyjnemu Matrox 4Sight X wykrycie, raportowanie i odzyskanie sprawności ze stanów błędnych i awaryjnych oraz szybki powrót systemu do stanu działania.

Przemysłowy system wizyjny Matrox 4Sight X z preinstalowanym systemem operacyjnym Microsoft® Windows® XP Embedded (XPe) dostarcza bardziej stabilnego i bezpiecznego systemu niż Windows® XP Professional. Możliwość usuwania niepotrzebnych komponentów systemu operacyjnego powoduje, że XPe zajmuje mniejszą ilość pamięci i zabezpiecza przed szkodliwym kodem. Rozszerzony filtr zapisu (ang. enhanced write filter - EWF) dostępny z XPe sprawia, że Matrox 4Sight X jest bardziej odporny poprzez zabezpieczanie danych przed zapisem na twardym dysku w ten sposób zabezpieczając sprawdzoną znaną poprawną konfigurację. Dodatkowo EWF umożłiwia używanie opcjonalnych dysków flash usuwając konieczność używania nosników obrotowych.

Matrox Imaging nie tylko ostrożnie dobrał komponenty do systemu wizyjnego Matrox 4Sight X dla zapewnienia dostępności produktu przez okres dłuższy niż 5 lat, ale także poddaje ścisłej kontroli zmiany dla zapewnienia spójnych dostaw. Długotrwała stabilność dostaw pozwala firmom OEM na osiągnięcie maksymalnego zwrotu nakładów inwestycyjnych bez wzrostu dodatkowych kosztów związanych z powtarzaniem procesu atestacji stale zmieniających się głównych komercyjnych platform.

Schemat blokowy systemu wizyjnego Matrox 4Sight X

Przemysłowa wytrzymałość

Nowoczesna produkcja wymaga sprzętu, który rusza się szybciej i pracuje ciężej, a to powoduje, że sprzęt jest narażony na więcej wstrząsów i wibracji. Matrox 4Sight X został zaprojektowany tak, aby zapewnić niezawodność i zywotność w najbardziej wymagających środowiskach. Wstrząsy i wibracje mogą uszkodzić dane przechodzące przez gniazda połączeniowe wielu platform komercyjnych, jednak Matrox 4Sight X zabezpiecza spójność systemu poprzez takie cechy jak złącza dla pamięci z zatrzaskami, przylutowana jednostka CPU, wbudowane sloty rozszerzeń PCI/104-Express© oraz zatrzaskiwane i śrubowane złącza wejść/wyjść.

Obudowa Matrox 4Sight X jest zrobiona z hartowanej blachy stalowej o grubości 1.2 mm, która może wytrzymać typowe złe obchodzenie się ze sprzętem. Kształt obudowy oraz wentylator zapewniają odpowiednie chłodzenie poprzez kanałowy przepływ powietrza wewnątrz Matrox 4Sight X umożliwiając najwyższe poziomy wydajności obliczeniowej przy zachowaniu standardowego zakresu temperatury wewnętrznej. Ponadto, adaptacyjne sterowanie wentylatorem minimalizuje wymagania mocy zasilania oraz hałas. Opcjonalne dyski flash dodatkowo rozszerzają Matrox 4Sight X dla użytkowania w środowiskach z ciągłymi wibracjami oraz dużymi wstrząsami.

Szeroka możliwość połączeń

Przekazywanie wyników na zewnątrz jest integralną częścią dowolnego systemu wizyjnego, tak więc możliwość łączenia z nowoczesnym i starym sprzętem wymaga odpowiednich interfejsów. Za pomocą interfejsów Gigabit Ethernet, IEEE 1394a/b, RS-232/RS-485, USB 2.0 oraz wejść/wyjść cyfrowych, Matrox 4Sight X może bezpośrednio wzajmenie oddziaływać z krytycznymi urządzeniami automatyzacji procesów. Dzięki możliwości rozbudowy maksymalnie trzema modułami rozszerzeń PCI-104 lub PCI/104-Express©, system wizyjny Matrox 4Sight X umożliwia firmom OEM tworzyć systemy na tyle elastyczne, aby spełnić wymagania ich późniejszego rozwoju. Możliwość użycia dwugłowicowego wyswietlacza z Matrox 4Sight X umożliwia tworzenie bogatego interfejsu komunikacyjnego człowiek maszyna (ang. human-machine interface - HMI), podczas gdy najważniejsze szczegóły w przejrzysty sposób są przekazywane do operatora.

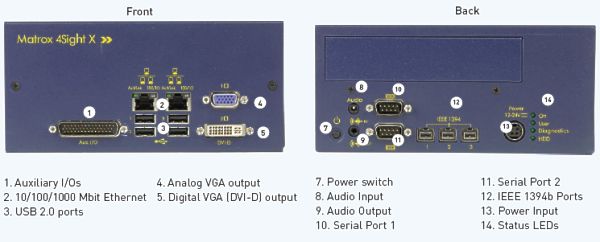

Gniazda połączeniowe systemu wizyjnego Matrox 4Sight X

Wszystkie możliwości pozyskiwania wideo i więcej

Nigdy nie było tak dużo sposobów przesyłania wideo: analogowe, Gigabit Ethernet, IEEE 1394 i USB. Przemysłowy system wizyjny Matrox 4Sight X obsługuje je wszystkie, albo w sposób bezpośredni, albo poprzez dodawane moduły frame grabberów Matrox. Upraszczanie integracji idzie jeszcze dalej - Matrox 4Sight X z kontrolerem kamer Matrox Nexis i zdalnymi głowicami kamer dostarczają bardziej kompletne rozwiązanie pochodzące od jednego dostawcy. Matrox 4Sight X daje wsparcie dla szerokiego wyboru kamer niezbędnych do obsługi większości aplikacji.

System kamer Matrox Nexis

Zintegrowany system kamer dla Matrox 4Sight X - Matrox Nexis cechuje się różnymi zdalnymi głowicami kamer o rozdzielczości do 1 megapiksela, różnymi maksymalnymi szybkościami skanowania, obrazami monochromatycznymi lub kolorowymi, a także modułem rozszerzeń z jednostką kontrolną dla dwóch głowic kamer (ang. camera control unit - CCU). Dzięki Matrox Nexis system wizyjny Matrox 4Sight X jest przekształcony w kompletną platformę systemową wysoce zintegrowanego pozyskiwania, przetwarzania i wyświetlania obrazów. Patrz opis techniczny Matrox Nexis dla większej ilości informacji.

Pozyskiwanie Camera Link®

Biorąc pod uwagę zalety pełnych możliwości magistrali PCI/104-Express©, opcjonalny moduł rozszerzający Matrox Solios eM-CL dostarcza możliwość podłączenia dostępnych na rynku wysokowydajnych i wielo-megapikselowych kamer Camera Link® ze skanowaniem obszarowym i linijkowym. Moduł ten jest dostępny w konfiguracji podwójnej bazowej (Matrox Solios eM-CLB) obsługującej opcję zasilania Power over Camera Link® (PoCL z funkcją SafePower) lub w konfiguracji pojedynczej sredniej/pełnej obsługującej do 10 nurtów (ang. tap) (Matrox Solios eM-CLF).

Szeroki zestaw wejść i wyjść ogólnego przeznaczenia na module umożliwia synchronizację pozyskiwania obrazów ze zdarzeniami zewnętrznymi (np. wyzwalanie lub strobowanie) oraz komunikację z urządzeniami automatyzacji procesów. Rekonstrukcja obrazów na pokładzie karty, tablice LUT i opcjonalna konwersja filtrem Bayer'a odciąża pracochłonne zadania wstępnego przetwarzania i umożliwia w ten sposób obsługiwanie przez procesor wbudowanego komputera ważniejszych zadań.

Frame grabber Matrox Solios eM-CLB

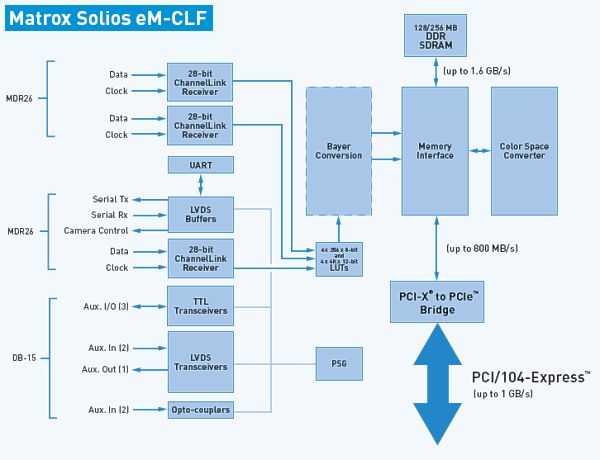

Frame grabber Matrox Solios eM-CLF

Interfejsy IEEE 1394, USB oraz GigE Vision©

IEEE 1394a/b, szybki interfejs USB oraz GigE Vision©wywarły duży wpływ na przemysł przetwarzania i analizy obrazów. Matrox 4Sight X obejmuje te technologie poprzez wprowadzenie zintegrowanej obsługi tych interfejsów w każdym systemie. Aplikacje programowe mogą pozyskiwać obrazy poprzez te interfejsy uzywając standardów IEEE 1394 IIDC lub GigE Vision© za pomocą biblioteki oprogramowania Matrox Imaging Library (MIL) lub za pomocą interfejsów programistycznych aplikacji (API) innych producentów, które z powodzeniem mogą współdziałać z resztą oprogramowania MIL.

Przemysłowy system wizyjny Matrox 4Sight X jest także dostępny z dodatkowym wbudowanym adapterem Matrox IEEE 1394b, tanim rozwiązaniem dodającym dodatkowe porty IEEE 1394. Adapter ten dostarcza także wejścia galwanicznie i optycznie izolowane, zabezpieczając system od nieprzyjaznego elektrycznego otoczenia. Dzięki możliwości kontroli zasilania na magistrali IEEE 1394b w sposób programowy, adapter jest zdolny do resetowania kamer w razie potrzeby bez wymagania interwencji ze strony człowieka. Szeroki zestaw wejść i wyjść ogólnego przeznaczenia na module umożliwia synchronizację pozyskiwania obrazów ze zdarzeniami zewnętrznymi (np. wyzwalanie lub strobowanie) oraz komunikację z urządzeniami automatyzacji procesów.

Adapter Matrox IEEE1394b PCI-104

Pozyskiwanie analogowe

Przemysłowy system wizyjny Matrox 4Sight X oferuje opcjonalne moduły rozszerzeń dla pozyskiwania standardowego (NTSC/PAL) i niestandardowego sygnału wideo. Moduł rozszerzeń Matrox Morphis Dual z pracującymi wspólnie dwoma niezależnymi dekoderami standardowych sygnałów wideo może szybko przełączać się pomiędzy 16 źródłami sygnału wideo. Patrz opis techniczny Matrox Morphis Dual dla większej ilości informacji.

Matrox 4Sight X jest także dostępny z opcjonalnym modułem rozszerzeń Matrox Meteor-II/Multi-Channel dla pozyskiwania ze standardowych lub niestandardowych analogowych monochromatycznych lub składowych RGB źródeł sygnałów wideo. W szczególności Matrox Meteor-II/Multi-Channel obsługuje pozyskiwanie z kamer RGB pracujących z przeplotem lub ze skanowaniem progresywnym oraz z kamer monochromatycznych z jedno- lub dwukanałowym skanowaniem progresywnym. Szeroki zestaw wejść i wyjść ogólnego przeznaczenia na module umożliwia systemowi wizyjnemo Matrox 4Sight X synchronizację pozyskiwania obrazów ze zdarzeniami zewnętrznymi (np. wyzwalanie lub strobowanie) oraz komunikację z urządzeniami automatyzacji procesów.

Środowisko programowe

Microsoft® Windows® XP Embedded

Przemysłowy system wizyjny Matrox 4Sight X dostarczany jest z preinstalowanym systemem operacyjnym Microsoft® Windows® XP Embedded (XPe), który dostarcza identyczny interfejs użytkownika, niezawodność, wydajność, bezpieczeństwo, sieciowość i zdolność zdalnego zarządzania jak Windows® XP Professional, ale z niższym kosztem licencji i dłuższą dostępnością i wsparciem. Programowanie aplikacji dla Microsoft® Windows® XP Embedded jest realizowane przy użyciu standardowych funkcji Windows® API za pomocą środowisk krosplatformowych (np. komputer PC podłączony do Matrox 4Sight X poprzez sieć Ethernet). Matrox 4Sight X może także pracować pod kontrolą systemu operacyjnego Windows® XP Professional lub Windows® Vista (32-bitowy lub 64-bitowy).

Wypróbowane oprogramowanie rozwojowe aplikacji

Matrox 4Sight X jest obsługiwany przez Matrox Imaging Library (MIL) - zwarty zbiór narzędzi programowych dla rozwijania przemysłowych aplikacji przetwarzania i analizy obrazów. Matrox Imaging Library (MIL) zawiera zbiór interaktywnych narzędzi i zoptymalizowanych funkcji dla pozyskiwania, przetwarzania, analizy, wyświetlania i archiwizacji obrazów. Narzędzia te zostały tak zaprojektowane, aby zwiększyć produktywność, a co za tym idzie zmniejszyć czas i wysiłek wymagany do wprowadzenia rozwiązania na rynek. Dla większej ilości informacji patrz opis techniczny Matrox Imaging Library.

Dane techniczne

Płyta główna

  • format EBX (20.32 cm x 14.61 cm)
  • procesor Intel® Celeron® M 1.3 GHz lub Intel® Pentium® M 1.6 GHz
  • czipset Intel® GME 965
  • akcelerator graficzny GPU Intel® x3100 z pamięcią do 256 MB (pobrana z pamięci operacyjnej)
  • 2 sloty pamięci 200-pin DDR2-667/533 SO-DIMM dual channel
  • obsługa dwugłowicowej grafiki
    - jedno wyjście DVI zgodne z DVI-D 1.0 o rozdzielczości do 1600 x 1200 @ 60 Hz
    - jedno wyjście VGA RGB o rozdzielczości do 2048 x 1536 @ 60 Hz
  • 3 dwujęzyczne porty IEEE 1394b (9/4 pin)
  • 2 porty Ethenrent 10/100/1000 Mbit
  • 8 porty USB 2.0 (4 zewnętrzne i 4 wewnętrzne)
  • 2 porty SATA 2.0
  • 2 porty szeregowe (jeden RS-232 i jeden RS-232/RS-485)
  • 1 wejście audio 20-bitowe stereo i 1 wyjście audio 24-bitowe stereo
  • 32 zewnętrzne wejścia/wyjścia:
    - kompatybilne z TTL
    - 16 wejść i 16 wyjść (otwarty kolektor)
    - 5 to 24 VDC @ maksymalnie 100mA
    - kompatybilne z Opto 22 Snap I/O i serią G4
  • licznik nadzorujący (watchdog timer)
  • obługa kart rozszerzeń PC/104-Express©
    - 1 PCIe© x4 lub 4 PCIe© x1
    - 1 konwencjonalna magistrala PCI 32-bit, 33 MHz

Opcje CPU

  • Intel® Celeron® 550 2.0, 533 MHz FSB, 1 MB L2 cache
  • Intel® Core® 2 Duo T7500 2.2 GHz, 800 MHz FSB, 4 MB L2 cache

Opcje pamięci

  • 512 MB Dual-channel DDR2-667 (opcja Intel® Core® 2 Duo) lub DDR2-533 (opcja Intel® Celeron®)
  • 1 GB Dual-channel DDR2-667 (opcja Intel® Core® 2 Duo) lub DDR2-5333 (opcja Intel® Celeron®)
  • 2 GB Dual-channel DDR2-667 (opcja Intel® Core® 2 Duo) lub DDR2-5333 (opcja Intel® Celeron®)
  • 4 GB Dual-channel DDR2-667 (opcja Intel® Core® 2 Duo) lub DDR2-5333 (opcja Intel® Celeron®)

Opcja twardego dysku

  • dysk twardy 40 GB SATA
    - pojemność 40 GB, SATA 2.0, 5400 RPM, 8 MB cache

Matrox Nexis (opcjonalny)

Matrox Solios em-CLB/em-CLF (opcjonalny)

Sprzęt

  • PC/104-Express© - interfejs PCIe© x4
  • bufor pamięci 128/256/512 MB DDR SDRAM
  • 2 niezależne porty bazoweCamera Link® (eM-CLB) z obsługą PoCL (Power over Camera Link®) z SafePower
  • 1 port średni/pełny Camera Link® (eM-CLF) z obsługą 10 nurtów (10-tap)
  • zegar od 20 MHz do 85 MHz
  • port (porty) szeregowy mapowany jako port (porty) COM komputera PC
  • obsługuje źródła sygnału ze skanowaniem obszarowym i linijkowym
  • rekonstrukcja obrazu realizowana na karcie
  • konwersja przestrzeni barw na karcie
  • obsługa dla opcjonalnej konwersji filrem Bayer'a
  • 2 tablice LUT 256 x 8-bit na jeden port
  • 2 tablice LUT 4K x 12-bit na jeden port
  • 3 konfigurowalne zewnętrzne wejścia/wyjścia TTL
  • 2 zewnetrzne wejścia LVDS na port
  • 1 zewnętrzne wyjście LVDS na port
  • 2 optoizolowane zewnętrzne wejścia na port
  • obsługa jednego enkodera obrotowego z kwadraturą na port

Matrox Morphis Dual (opcjonalny)

Matrox Meteor-II/Multi-Channel (opcjonalny)

Adapter Matrox IEEE 1394b PC/104-Plus© (opcjonalny)

  • format PCI-104
  • interfejs konwencjonalnej magistrali PCI 32-bit 33 MHz
  • 2 porty 6-pin IEEE 1394a/b
  • 1 port 6-pin IEEE 1394b (izolowany galwanicznie)
  • 4 konfigurowalne wejścia
    - opto-wyzwalanie lub wejścia użytkownika
  • 4 konfigurowalne wyjścia
    - strobowe TTL lub wyjścia użytkownika
  • zasilanie dla magistrali IEEE 1394
    - zasilanie może być kotrolowane programowo (MIL/MIL-Lite)

Obudowa

  • blacha stalowa (1.2 mm)
  • zintegrowany wentylator 42 cfm
  • wymiary: 208.28 mm (D) x 83.87 mm (W) x 184.15 mm (S)
  • mocowanie 4 x #6-32 UNC x 0.125" (3.2 mm)

Zasilanie

  • gniazdo zasilające z zatrzaskami
  • wejście 12-24 VDC
  • pobór mocy 65 - 120 W

Zasilacz

  • gniazdo zasilające z zatrzaskami
  • wejście 100 - 240 VAC
  • pobór mocy 12 VDC @ 8.3 A (100 W) (dla procesora Intel® Core® 2 Duo)
  • pobór mocy 12 VDC @ 6 A (72 W) (dla procesora Intel® Celeron®)
  • Informacje środowiskowe

    • temperatura działania: od 10 C do 50 C
    • temperatura przechowywania: od -40 C do 85 C
    • wilgotność względna: do 90% (nieskondensowana)

    Certyfikaty

    • UL/CUL TUV
    • FCC part 15 klasa A
    • CE klasa A
    • RoHS
    • EN55022:1995 klasa B
    • EN61000-3-2:1995 klasa D
    • EN61000-3-3:1995
    • EN61000-4-2:1995 operacyjna klasa A
    • EN6100-4-3:1995 operacyjna klasa A
    • ENV50204:1995 operacyjna klasa A
    • EN6100-4-4:1995 operacyjna klasa A
    • EN6100-4-5:1995 operacyjna klasa A
    • EN6100-4-6:1996 operacyjna klasa A
    • EN6100-4-11:1994 operacyjna klasa A/B
    • EN60721 3M5 (drgania przemysłowe)

    Środowisko programowe

    • dostępny z Windows® XP Embedded
    • także może być uruchomiony z Microsoft® Windows® XP Professional



    Dokumenty

    4sightx.pdf - Ulotka - w języku angielskim
