Frame grabber Matrox CronosPlus

UWAGA: PRODUKT ARCHIWALNY.
Dany produkt przestał być produkowany. Informacje o tym produkcie zostały przedstawione dla celów wsparcia technicznego.

Jeżeli posiadają Państwo taki uszkodzony produkt, to jego producent nie zapewnia jego naprawy. Jednak, ze względu na to, że czasem producenci posiadają jakieś zapasy części zamiennych do produktów wycofanych z produkcji, przez pewien okres czasu może istnieć możliwość ich naprawy. Więc warto skontaktować się z naszym biurem aby zapytać o taką możliwość.

Frame grabber Matrox CronosPlus

Matrox CronosPlus to najprostszy i jednocześnie najtańszy frame grabber dla pozyskiwania obrazów wideo ze standardowych monochromatycznych lub kolorowych źródeł wideo.

Karta w formacie PCI; Pozyskuje obraz ze źródeł sygnału wideo NTSC, PAL, RS-170 i CCIR; Możliwość podłączenia do 4 wejść CVBS lub 1 Y/C; Wejście wyzwalające; 3 zewnętrzne wejścia i 4 zewnętrzne wyjścia TTL; 32-bit/33 MHz magistrala PCI bus-master; Wsparcie dla systemów operacyjnych Microsoft® Windows® 2000 i Windows® XP.

Opis

Oszczędne rozwiązanie pozyskiwania obrazów

Matrox CronosPlus jest najprostszym frame grabberem dla zastosowań szczególnie wrażliwych na koszty. Dzięki zastosowaniu pojedynczego, mocno zintegrowanego układu scalonego, dostarcza wyjątkowej wartości i wydajności dla pozyskiwania analogowych obrazów monochromatycznych i kolorowych ze standardowych źródeł obrazów wideo. Dzięki wyposażeniu w standardowe połączenia, Matrox CronosPlus dostarcza dodatkowej elastyczności wpływającej na dodatkowe oszczędności.

Pozyskiwanie w czasie rzeczywistym do pamięci systemowej lub pamięci ekranu

Matrox CronosPlus może dokonywać transferu pozyskiwanych obrazów do pamięci systemowej komputera dla przetwarzania lub bezpośrednio do pamięci karty graficznej VGA dla wyświetlania żywego obrazu wideo w oknie.

Formatowanie obrazu

Obraz może być reformatowany w czasie rzeczywistym podczas transferu do pamięci systemowej lub pamięci karty graficznej. Funkcje formatowania obejmują obcinanie (pozyskiwanie tylko obszaru zainteresowań - ROI), dowolne pomniejszanie obrazu oraz odwracanie w pionie i poziomie.

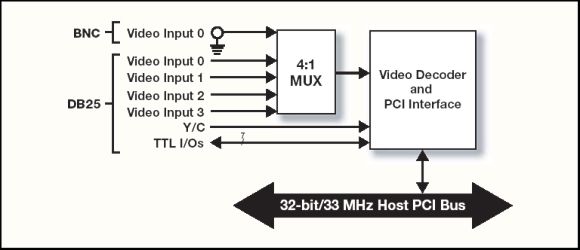

Schemat blokowy frame grabbera Matrox CronosPlus

Oprogramowanie

Wsparcie programowe dostępne jest dla Microsoft® Windows® 2000 i Windows® XP i składa się z narzędzi rozwojowych Matrox Imaging Library (MIL)/ ActiveMIL lub MIL-Lite/ActiveMIL-Lite dla tworzenia własnych aplikacji.

Dane techniczne

Pozyskiwanie

  • wejście analogowe composite (CVBS) lub Y/C NTSC/PAL
  • wejście analogowe composite RS-170/CCIR
  • automatyczne wzmocnienie AGC
  • formaty piksela BGR32, RGB 8:8:8 lub YUV 4:2:2 oraz MONO8
  • opto-izolowane wejście wyzwalające (sync. do wideo)
  • trzy zewnętrzne wejścia i cztery zewnętrzne wyjścia TTL
  • możliwość podłączenia i przełączania pomiędzy 4 wejściami CVBS lub 1 wejście Y/C

Formatowanie

  • obcinanie wejścia (pozyskiwanie obszaru zainteresowań - ROI)
  • odwracanie obrazu w pionie i poziomie
  • dowolne pomniejszanie obrazu do 1/64 pola obrazu

Interfejs hosta

  • 32-bitowa magistrala PCI master/slave
  • przerwania dla startu i zakończenia pola, ramki i pozyskiwania sekwencyjnego
  • uniwersalne 32-bitowe złącze krawędziowe karty

Opis konektorów

Wymiary i informacje środowiskowe

  • 13.8 cm L x 9.1 cm H (5.4" x 3.6")
  • temperatura pracy: 0° C - 55° C (32° F - 131° F)
  • wilgotność względna: do 95% (nieskondensowana)
  • FCC klasa A
  • CE klasa A

Środowisko programowe

  • sterowniki dla Microsoft® Windows® 2000 i XP
  • programowanie przy użyciu interfejsu DLL (MIL/MIL-Lite) za pomocą Microsoft® Visual C++®
  • programowanie przy użyciu interfejsu ActiveX (OCX) (ActiveMIL/ActiveMIL-Lite) za pomocą Microsoft® Visual Basic® lub C++®
  • obsługa wielu kart

Dokumenty

cronosplus.pdf - Ulotka - w języku angielskim
hardware-comp.pdf - Porównanie sprzętu - w języku angielskim
cronosplus-instmanual.pdf - Podręcznik instalacji - w języku angielskim
