Opis

Zalety

• Obsługa najbardziej wydajnych kamer Camera Link z dostępną obsługą trybu pełnego i 80-bitowego przy częstotliwości do 85 MHz (model single-Full).
• Eliminacja utraconych ramek dzięki interfejsowi PCIe® 2.0 x8 i dużemu wbudowanemu buforowi.
• Lepsza i łatwiejsza łączność dzięki obsłudze Power over Camera Link (PoCL).
• Szybsze przetwarzanie obrazów i odciążenie procesora przy użyciu Altera® Stratix® V FPGA.
• Prostsze tworzenie niestandardowego sprzętowego przetwarzania obrazów przy użyciu Matrox FPGA Development Kit (FDK).
• Mniejsze koszty rozwoju dzięki zarządzanemu cyklowi życia oferującemu stałą długoterminową dostępność.
• Łatwa implementacja pobierania obrazów przy użyciu zestawu narzędzi Matrox Imaging Library (MIL)
• Elastyczność dzięki obsłudze 64-bitowych wersji Windows® 7/8.1/10, oraz Linux®.

Bogaty w funkcje procesor wideo Camera Link

Matrox RadientPro CL to karta z procesorem, która jest w stanie obsługiwać najwyższe szybkości akwizycji obrazu obsługiwane przez standard interfejsu Camera Link, w szczególności tryby Full i 80-bit (tryb single-Full). Matrox RadientPro CL udostępnia również FPGA umożliwiające odciążenie systemu od konieczności radzenia sobie z powtarzającymi się intensywnymi obliczeniowo algorytmami przetwarzania obrazu, które pochłaniają znaczną przepustowość systemu. FPGA może być dostosowane do określonych algorytmów przez Matrox lub za pomocą opcjonalnego zestawu Matrox FPGA Development Kit (FDK).

Odciążenie procesora od wykonywania powtarzalnych zadań

Wymagania dotyczące rozmiaru obrazu i ramek na sekundę stale rosną, aplikacje stają się coraz bardziej rozbudowane, dlatego wymagania dotyczące systemu są coraz większe. Matrox RadientPro CL może odciążyć system od powtarzających się, intensywnych obliczeniowo operacji przetwarzania obrazu przy użyciu wbudowanego FPGA Altera Stratix V, oddając cenne zasoby pozostałej części aplikacji, a nawet przyspieszając ją. Operacje obejmują filtrowanie przestrzenne i czasowe, korekcję wzmocnienia i przesunięcia, korekcję martwych pikseli, korekcję zniekształceń optycznych i perspektywicznych, interpolację kolorów Bayera, konwersje przestrzeni kolorów i transformacje w dziedzinie częstotliwości. Operacje wykonywane na karcie są kontrolowane przez oprogramowanie do tworzenia aplikacji Matrox Imaging Library (MIL). Za pomocą MIL można zmienić konfigurację FPGA, aby wykonać wymaganą sekwencję operacji bez konieczności generowania nowej konfiguracji FPGA. Gdy zajdzie taka potrzeba, można wykorzystać usługi Matrox do wygenerowania konfiguracji FPGA specyficznej dla aplikacji. Użytkownicy mogą również używać Matrox FDK do tworzenia niestandardowych konfiguracji FPGA.

Wszechstronny interfejs Camera Link

Camera Link to sprawdzone rozwiązanie dla aplikacji wizyjnych wymagających niskich opóźnień i niezawodności. Camera Link doskonale nadaje się do aplikacji wrażliwych na koszty, typowych aplikacji, jak również do aplikacji wymagających największych przepustowości.

Zastosowanie złącza mini Camera Link (HDR) w RadientPro CL ułatwia projektowanie systemów z wieloma kamerami, udostępniając dwa interfejsy Base lub jeden Full Camera Link z wyzwalaniem i we/wy ogólnego przeznaczenia w jednym slocie.

Matrox RadientPro CL (model single-Full) obsługuje kamery obszarowe i linijkowe w trybach Camera Link Full i 80-bit i 85MHz. Użycie PoCL upraszcza okablowanie i eliminuje koszty związane z zewnętrznymi zasilaczami do kamer.

Interfejs o wysokiej wydajności

Interfejs PCIe® 2.0 x8 zapewnia przepustowość niezbędną do zapewnienia ciągłego przepływu pikseli z Matrox RadientPro CL do pamięci. Przy maksymalnej przepustowości do 4 GB/s interfejs Matrox RadientPro CL zapobiega przypadkowej utracie pikseli, a łączność point-to-point PCIe uniemożliwia innym dodatkowym urządzeniom ograniczenie cennej przepustowości między frame grabberem i komputerem.

Zarządzany cykl życia w celu zapewnienia długoterminowej dostępności

Każdy element Matrox RadientPro CL został starannie wybrany, aby zapewnić dostępność produktu przez ponad pięć lat. Matrox RadientPro CL podlega również ścisłej kontroli zmian w celu zapewnienia stałej dostępności. Długi okres dostępności pozwala osiągnąć maksymalny zwrot z pierwotnej inwestycji, minimalizując koszty związane z weryfikacją ciągle zmieniających się produktów.

Sprawdzone oprogramowanie do tworzenia aplikacji

Matrox RadientPro CL jest wspierany przez Matrox Imaging Library (MIL) - obszerny zbiór narzędzi programowych dla rozwoju aplikacji widzenia maszynowego. MIL dostarcza funkcji programistycznych dla pozyskiwania, przetwarzania, analizy, opisywania, wyświetlania i archiwizacji obrazów. Te narzędzia są zaprojektowane dla zwiększenia wydajności, a tym samym skrócenia czasu i wysiłku niezbędnego do wprowadzenia rozwiązania na rynek. Patrz opis techniczny MIL dla większej ilości informacji.

MIL zawiera gotowe konfiguracje FPGA, które realizują różne funkcje przetwarzania obrazu. Niestandardowe konfiguracje mogą być również utworzone przez ekspertów Matrox. Dla programistów pragnących stworzyć własne funkcje przetwarzania obrazu, dostępny jest również Matrox FDK. Zapewnia komponenty i narzędzia umożliwiające tworzenie niestandardowych konfiguracji FPGA dla Matrox RadientPro CL. Więcej informacji znajduje się w ulotce Matrox FDK.

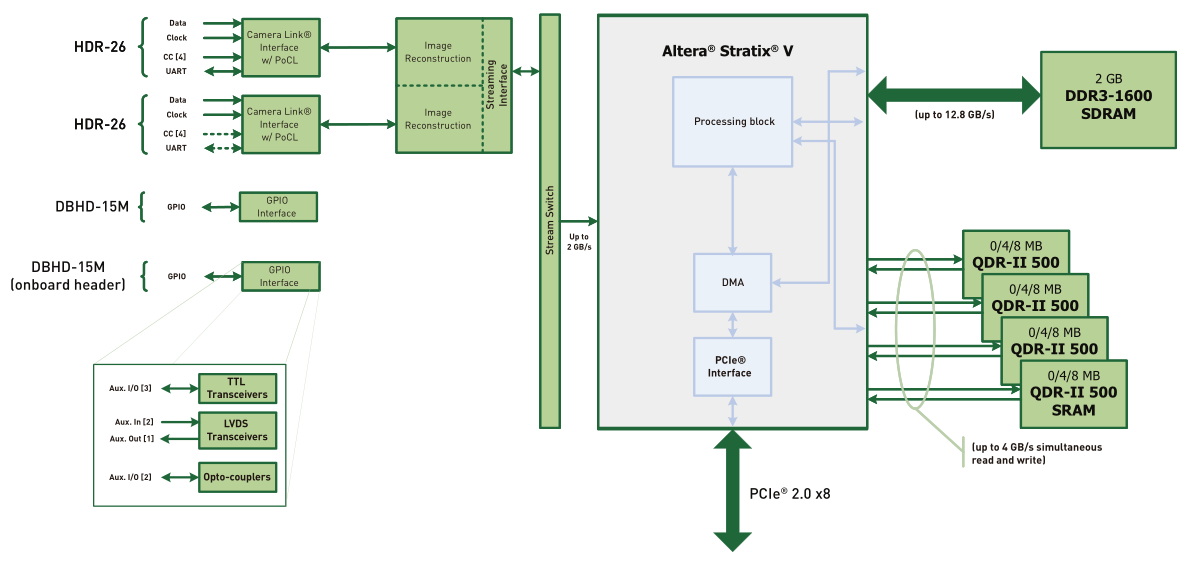

Schemat blokowy Matrox RadientPro CL

Dane techniczne

SPECYFIKACJA

Sprzęt

• Interfejs PCIe® 2.0 x8
• FPGA Altera Stratix V 340K LE
  - dla standardowych algorytmów przetwarzania obrazów, lub niestandardowych utworzonych przy użyciu Matrox FDK
• 2 GB DDR3-1600 SDRAM
• 0/16/32 MB QDR2 SRAM
• Zgodny z Camera Link® 2.0
  - Złącza Mini Camera Link (HDR-26)
  - Power over Camera Link z SafePower
  - Zegar Camera Link® od 20 MHz do 85 MHz
  - Jeden (1) port Medium/Full Camera Link (model single-Full)
    Obsługuje tryby 8-tap x 10-bit i 10-tap x 8-bit (80-bit)
  - Dwa (2) porty Base Camera Link (model dual-Base)

• Obsługa kamer obszarowych i linijkowych
• Sprzętowa rekonstrukcja obrazu
• Sprzętowa konwersja przestrzeni kolorów
- Formaty wejściowe
  Mono/Bayer 8-bit i 16-bit
  BGR packed 24-bit i 48-bit
- Formaty wyjściowe
  Mono 8-bit i 16-bit
  24-bit BGR/RGB packed
  32/48-bit BGRa/RGBa
  YUV 16-bit
  YCrCb
• Jedno (1) męskie złącze GPIO DBHD-15
  - Trzy (3) konfigurowalne pomocnicze wejścia/wyjścia TTL
  - Dwa (2) pomocnicze wejścia LVDS
  - Jedno (1) pomocnicze wyjście LVDS
  - Dwa (2) opto-izolowane pomocnicze wejścia
• Opcjonalne dodatkowe męskie złącze GPIO DBHD-15
  - Trzy (3) konfigurowalne pomocnicze wejścia/wyjścia TTL
  - Dwa (2) pomocnicze wejścia LVDS
  - Jedno (1) pomocnicze wyjście LVDS
  - Dwa (2) opto-izolowane pomocnicze wejścia
• Obsługa jednego (1) kwadraturowego enkodera obrotowego na port Camera Link®
• Odcisk palca dla licencji i przechowywanie licencji dla MIL

Oprogramowanie

• Sterowniki Matrox Imaging Library (MIL) dla Windows 7/8.1/10 64-bit
• Sterowniki MIL dla Linux 64-bit
• Implementacja GenICam™ 2.3.1 (CLProtocol 1.1) i GenICam GenCP 1.0 pod Windows/Linux
• Opcjonalny Matrox FDK do użytku z Impulse CoDeveloper i Altera Quartus® II

Wymiary i informacje środowiskowe

• 167.6 mm L x 111.1 mm H x 18.7 mm W (6.6” x 4.38” x 0.74”)
• Temperatura pracy: 0 do 40 °C (32 do 104 °F)
• Wilgotność względna: do 95% (nieskondensowana)
• FCC class A
• CE class A
• Zgodność z RoHS

ZAMAWIANIE

Sprzęt

Kod produktu Opis RP2GDB340300* Frame grabber Matrox RadientPro dual-Base Camera Link® PCIe® 2.0 x8 z 2 GB DDR3 SDRAM, Altera Stratix V 5SGXA3 FPGA, bez SRAM RP2GSF340300* Frame grabber Matrox RadientPro single-Medium/Full Camera Link® PCIe® 2.0 x8 z 2 GB DDR3 SDRAM, Altera Stratix V 5SGXA3 FPGA, bez SRAM

Wersje RadientPro CL z SRAM dostępne na życzenie



Dla dodatkowych informacji prosimy o kontakt z nami: +48 32 775 0371, info@crijolanta.com.pl lub prosimy o wypełnienie i wysłanie naszego formularza kontaktowego.
