Obiektyw Fujinon CF50ZA-1S

Obiektyw Fujinon CF50ZA-1S

Obiektyw przemysłowy MV, stała ogniskowa f=50 mm, dla czujników 1.1" do 23 MP, z mocowaniem C-mount, z małą minimalną odległością od obiektu. 4D High Resolution. Konstrukcja antywstrząsowa i antywibracyjna. Wysokie względne oświetlenie.

Standardowy obiektyw przemysłowy MV (Machine Vision) ze stałą ogniskową dla kamer 23-megapikselowych z pikselem 2.5 μm z mocowaniem C-mount. Z ręcznie ustawianą ostrością i przysłoną. Współczynnik względnego oświetlenia osiąga wartości nawet powyżej 90% (gdy użytkownicy ustawiają najczęściej wartość otworu przysłony na F4), dzięki czemu pozyskany obraz jest jasny od środka obrazu aż po jego brzegi.

Opis

Cechy produktu:

  • Typ: MV Machine Vision
  • Długość ogniskowej: 50 mm
  • Zakres przysłony: F2.4 - 16
  • Format obiektywu: 1.1"
  • MOD: 200 mm
  • Mocowanie obiektywu: C-mount

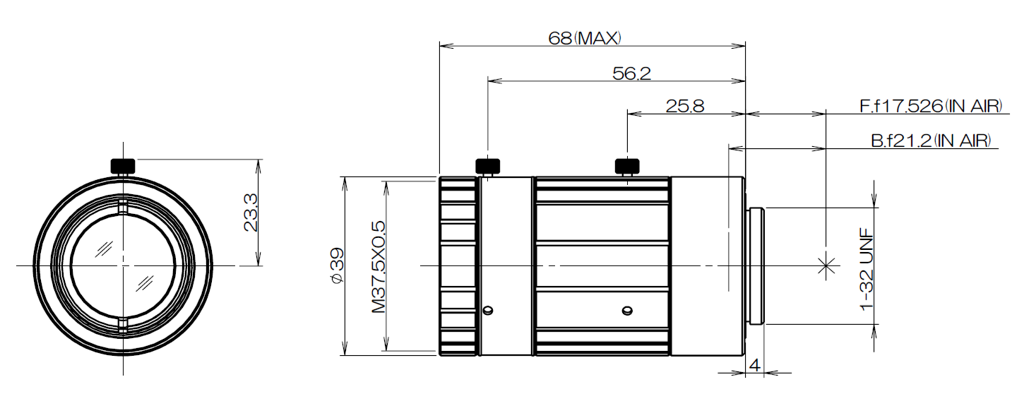

Fujinon CF50ZA-1S - rysunek techniczny

Oświetlenie względne osiąga nawet ponad 90%* Fujinon High Relative Illumination

W ogólnym przypadku, oświetlenie brzegowych obszarów obrazu jest określone przez "oświetlenie względne" i kąt promienia wiodącego (ang. "chief ray angle" - CRA). Seria obiektywów CF-ZA-1S adaptuje unikalną konstrukcję Fujifilm ze względnym oświetleniem nawet powyżej 90%* (obiektyw monomerowy) i obsługuje duże czujniki 1.1" zapewniając CRA poniżej 5°. Ponieważ te dwa współczynniki są względnie zbalansowane względem siebie, można pozyskiwać czysty i jasny obraz nawet w obszarach brzegowych.
* Gdy użytkownicy ustawiają najczęściej wartość otworu przysłony na F4.
Najczęściej, dla poprawy różnic w oświetleniu i cieniowaniu pomiędzy obszarem centralnym i brzegowym obrazu, obróbka korekcyjna obrazu może jedynie rozjaśnić "szum", ale nie może dostarczyć dobrego obrazu, podczas gdy seria obiektywów CF-ZA-1S nie wymaga korekcji oświetlenia i realizuje jednorodne oświetlenie włącznie z obszarami brzegowymi. Tak więc możliwe jest pozyskanie wysokiej jakości obrazu z małym szumem. To jest najbardziej pożądane dla zadań inspekcji wymagających wysokiej niezawodności.

Fujinon CF-ZA-1S series Relative Illumination comparison

Oryginalna wysokorozdzielcza wydajność obiektywu Fujinon "4D High Resolution" Fujinon 4D High Resolution

"4D High Resolution" zapewnia jednorodną wysoką rozdzielczość od środka obrazu aż po jego brzegi i może powstrzymać pogorszenie rozdzielczości przy zmianie odległości roboczej lub otworu przysłony F-Stop, co jest oryginalną wysokorozdzielczą wydajnością obiektywu Fujinon. Dlatego też wysokorozdzielczy obraz może być pozyskany w różnych ustawieniach i warunkach fotograficznych.

Obsługując czujniki 1.1" z pikselem 3.45 μm (ekwiwalent dla 12 megapikseli) zapewnia najlepsze wykorzystanie wydajności kamer. Szczególnie kamer z czujnikami IMX253 (1.1") i IMX255 (1").

Obiektyw obsługuje także czujniki nowszej generacji, które są jeszcze bardziej czułe. Jest dobry także dla czujnika 1.1" z pikselem 2.5 μm (ekwiwalent dla 23 megapikseli).

Fujinon CF-ZA-1S series 4D High Resolution comparison

Zaadaptowanie oryginalnej konstrukcji mechanicznej FUJIFILM "wibracjoodpornej i wstrząsoodpornej" Fujinon Anti Shock & Vibration

Przeprowadzono rygorystyczny test wibracyjny zgodnie z JIS C 60068-2-6*1 i wysoka rozdzielczość była utrzymana zarówno przed jak i po teście. Biorąc pod uwagę takie zastosowania jak wizja robotów przemysłowych i skanowanie 3D itp. nawet maksymalne uderzenie 10G*2 powodowało zmienność osi (przemieszczenie obrazu) poniżej 10 μm.
Bez nadmiernego użycia kleju i przez zaadaptowanie firmowej oryginalnej struktury mechanicznej*3 nie występuje degradacja spowodowana przez wilgoć, ciepło i długotrwałe użytkowanie.
Wydajność odporności na wibracje i wstrząsy jest zabezpieczona nawet pomimo możliwości regulacji przysłony. Ta cecha sprawia, że użytkowanie staje się prostsze.
*1: [zgodnie z JIS C 60068-2-6], częstotliwość wibracji 10-60 Hz (amplituda 0.75 mm), częstotliwość wibracji 60-500 Hz (przyspieszenie 100 m/s2), i runda skanowania 50 cykli
*2: Zastosowana wielkość uderzenia G zależy od modelu
*3: Opatentowana firmowa oryginalna technologia

Obsługuje duże czujniki i zapewnia jednocześnie kompaktową średnicę zewnętrzną Ø39 mm

Kompaktowa konstrukcja ze średnicą zewnętrzną Ø39㎜ (CF8ZA-1S: zewnętrzna średnica Ø54㎜) przyczynia się do oszczędności przestrzeni.

Kompaktowość serii obiektywów Fujinon CF-ZA-1S

Duża wygoda i niezawodność

Poprzez zaadoptowanie wenętrznego mechanizmu ustawiania ostrości całkowita długość obiektywu nie ulega zmianie przy jej ustawianiu. Dostarczany z 3 pozycyjnymi otworami na pirścieniach dla blokowania przysłony i ostrości i te otwory mogą być dowolnie wybierane w zależności od potrzeb i warunków.

Znacznik na obiektywie pokazuje optymalną pozycję ostrości kiedy obiekt jest oddalony o 50 cm, co pomaga efektywnie wykryć przemieszczenie tylnej flanki.

Na główce śrubki blokującej przysłonę i ustawianie ostrości zastosowano "strukturę antyseparacyjną" aby nawet przy gwałtownych wstrząsach śrubki nie wypadły.

Podczas produkcji wyniki wydajności optycznej każdego obiektywu są zarządzane w zakładzie. Jako narzędzie zarządzania jakością FUJIFILM, na każdym obiektywie jest wydrukowany kod QR.

Dane techniczne

Model CF50ZA-1S
Rodzina produktów CF-ZA-1S
Typ produktu MV (Machine Vision), stała ogniskowa, ręcznie regulowana ostrość i przysłona
Format obiektywu 1.1"
Długość ogniskowej 50 (48.44) mm
Zakres przysłony F2.4 - 16
MOD 200 mm
Kąty widzenia 1.1" 16.6° × 12.5°
Rozdzielczość do 23 MP, piksel 2.5 μm
Zniekształcenie TV < -0.17 %
Mocowanie C-mount
Gwint filtra M37.5 P=0.5
Śrubki blokujące Ostrość i przysłona
Wymiary (Ś x D) Ø39.0 x 68.0 mm
Ciężar 155 g
Zakres temperatur (użytkowanie) -10° to 50°C
Gwarancja 1 rok

Dokumenty

cf50za-1s.pdf - Fujinon CF50ZA-1S - ulotka w języku angielskim
cf-za-1s.pdf - Seria obiektywów Fujinon CF-ZA-1S - ulotka w języku angielskim
