Karty interfejsów Matrox Concord GE/GX

Karty interfejsów Matrox Concord GE/GX

Matrox Concord to rodzina interfejsów sieciowych Gigabit Ethernet z jednym portem, które są prelicencjonowane dla użycia ze sterownikami Matrox Imaging Library (MIL) dla protokołów GigE Vision© oraz IEEE 1394 IIDC.

  • Niskoprofilowa karta dla magistrali PCIe© x1 lub tradycyjnej 32-bitowej PCI
  • Zarządzanie cyklem życia i długoterminowa dostępność
  • Obsługa GigE Vision© poprzez Matrox Imaging Library (MIL)
  • Prelicencjonowane dla użycia ze sterownikami MIL GigE Vision© lub IEEE 1394b IIDC
  • Prekonfigurowane dla osiągnięcia optymalnej wydajności GigE Vision© (seria G)
  • Mogą być użyte jako odcisk palca oraz jako miejsce przechowywania dodatkowych licencji MIL run-time
  • Współpracują z oprogramowaniem rozwojowym aplikacji MIL(-Lite) z ActiveMIL(-Lite) (sprzedawane oddzielnie)
  • Wsparcie dla systemu operacyjnego Microsoft® Windows® XP (w wersji 32-bitowej) poprze MIL/MIL-Lite

Opis

Karty interfejsów dla cyfrowego wideo do zastosowań przemysłowych systemów wizyjnych

Matrox Concord GE/GX to rodzina kart interfejsów sieciowych Gigabit Ethernet (NIC), które są prelicencjonowane dla użycia ze sterownikami Matrox Imaging Library (MIL) dla protokołów GigE Vision© oraz IEEE 1394 IIDC. Rodzina Matrox Concord oferuje długi i stabilny cykl życia eliminując obciążenia związane z poszukiwaniem i kwalifikowaniem kart z rynku konsumenckiego.

Wsparcie dla zatwierdzonych standardów interfejsów

Matrox Concord G-series to karty interfejsów sieciowych Gigabit Ethernet (NIC), które dostarczają optymalnego wsparcia dla standardu interfejsu kamer GigE Vision©. Dzięki MIL, te karty interfejsów sieciowych są optymalnie skonfigurowane dla zminimalizowania obciążenia procesora protokołem GigE Vision© poprzez pakiety jumbo oraz poprzez optymalne ustawienie szybkości przesyłania przerwań oraz ilości buforów odbiorczych. W przeciwieństwie do typowych kart interfejsów sieciowych użycie kart Matrox Concord G-series z oprogramowaniem MIL nie wymaga ręcznego dopasowywania zaawansowanych ustawień sterownika. Automatyczny średnio-zależny interfejs przeplotu (MDIX) dodatkowo upraszcza konfigurowanie poprzez automatyczne wykrycie i przeplatanie sygnałów dla połączeń bezpośrednich (peer-to-peer) eliminując w ten sposób konieczność używania specjalnych kabli.

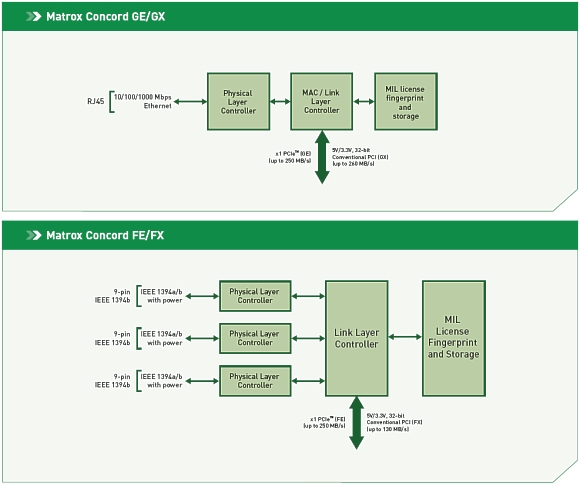

Schemat blokowy kart rodziny Matrox Concord

Wypróbowane oprogramowanie rozwojowe aplikacji

Oprogramowanie MIL to zwarty zbiór narzędzi programowych dla rozwijania przemysłowych aplikacji dla systemów wizyjnych i systemów widzenia maszynowego. Narzędzia te zawierają interaktywne oprogramowanie i funkcje programistyczne dla wykonywania pozyskiwania, przetwarzania, analizy, opisywania, wyświetlania i archiwizacji obrazów. Te narzędzia są zaprojektowane tak, aby zwiększyć produktywność redukując czas i wysiłek niezbędny dla wprowadzenia produktu na rynek. Patrz opis oprogramowania Matrox MIL oraz Matrox MIL-Lite dla dalszych informacji.

Oprócz prelicencjonowania dla użycia ze sterownikami MIL dla GigE Vision© i IEEE 1394 IIDC, karty Matrox Concord mogą służyć jako odcisk palca dla licencjonowania dodatkowej funkcjonalności MIL. Mogą także przechowywać dodatkowe licencje MIL, co upraszcza przenoszenie aplikacji do nowego komputera PC.

Zarządzanie cyklem życia

Karty Matrox Concord są produkowane z restrykcyjną kontrolą zmian dla zapewnienia zgodnych dostaw poprzez cały długi cykl życia produktu. Długotrwałość stabilnych dostaw zapewnia twórcom OEM osiągnięcie maksymalnego zwrotu poniesionych nakładów pierwotnej inwestycji bez wprowadzania dodatkowych kosztów związanych z kwalifikowaniem nowych kart.

Dane techniczne

Matrox Concord GE/GX

Sprzęt

  • uniwersalny (3.3V/5V) interfejs magistrali PCIe© x1 (GE) lub 32-bitowej 66 MHz standardowej PCI (GX)
  • kontroler Intel® Gigabit Ethernet PHY/MAC/Link
  • pojedynczy port
  • obsługuje połączenia 10/100/1000 Mbps
  • obsługuje ramki/pakiety Jumbo do 9014 bajtów
  • wybierana szybkość obsługi przerwań
  • zmienna wielkość buforów/deskryptorów odbiorczych
  • obsługa auto MDIX (przeplotu sygnałów)
  • standardowe gniazdo połączeniowe RJ45

Zużycie energii i wymiary

  • GE: typowo 3.3V @ 0.44 A (1.45 W)
  • GX: typowo 5V @ 0.4 A (2 W)
  • niskoprofilowa PCI (dostępne opcjonalnie) o długości mniejszej niż połowa
  • GE: 7.4 cm L x 6.9 cm H x 1.6 cm W (2.9" x 2.7" x 0.62") od dolnej krawędzi złącza krawędziowego do górnej krawędzi karty bez metalowego wspornika
  • GX: 11.9 cm L x 6.4 cm H x 1.6 cm W (4.7" x 2.5" x 0.62") od dolnej krawędzi złącza krawędziowego do górnej krawędzi karty bez metalowego wspornika

Informacje środowiskowe

  • temperatura pracy: 0°C - 55° C (32° F - 131° F)
  • wilgotność względna: do 95% (nieskondensowana)

Certyfikaty

  • FCC part 15 class A
  • CE class A
  • RoHS

Środowisko programowe

  • sterowniki dla Microsoft® Windows® XP (wersji 32-bitowej)
  • programowanie przy użyciu interfejsu DLL (MIL/MIL-Lite) za pomocą Microsoft® Visual C++® (.NET 2003)
  • programowanie przy użyciu interfejsu ActiveX (OCX) (ActiveMIL/ActiveMIL-Lite) za pomocą Microsoft® Visual Basic®.NET 2003 or Visual C++® .NET 2003
  • obsługa wielu kart

Dokumenty

concord.pdf - Ulotka - w języku angielskim
