Opis

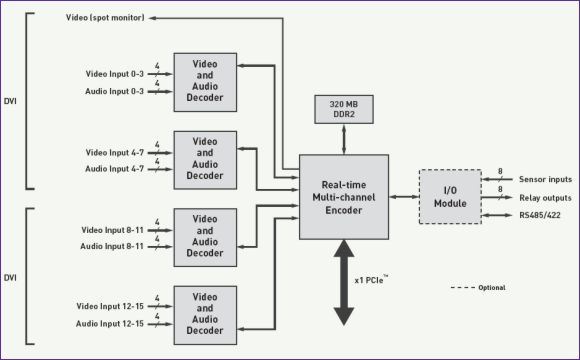

Wysoce zintegrowana konstrukcja

Matrox Morphis Evo to tania karta dla aplikacji cyfrowej rejestracji wideo (DVR - Digital Video Recording) wymagających jednoczesnego pozyskiwania i kompresji obrazów wideo z wielu źródeł w pełnej rozdzielczości i pełną szybkością. Kompresja jest realizowana z wykorzystaniem H.264 - nowego standardu przemysłowego z poprawioną jakością obrazu przy zminimalizowaniu wymagań przestrzeni dyskowej dla zapisu oraz przepustowości sieci dla transmisji.

16 wejść wideo przeznaczonych dla nadzoru wizyjnego

Frame grabber Matrox Morphis Evo umożliwia jednoczesne pozyskiwanie z maksymalnie 16 niezależnych źródeł standardowego sygnału wideo. Każde wejście wideo cechuje sprzętowa detekcja ruchu, zaślepienia, nocy oraz zmiany sceny wymagane przez systemy nadzoru wizyjnego. Dodatkow Matrox Morphis Evo umożliwia nanoszenie prostej grafiki i tekstu na pozyskiwany obraz wideo. Wybór obszarów prywatności może schować czułe części pola widzenia.

Wielokanałowe kodowanie w czasie rzeczywistym H.264 z dźwiękiem

Frame grabber Matrox Morphis Evo posiada pracujący w czasie rzeczywistym wielokanałowy sprzętowy enkoder H.264 z bazowym profilem (Baseline Profile - BP). H.264 jest także znany jako MPEG-4 part 10 i został rozwinięty przez grupę ITU-T Video Group Coding Experts (VCEG) w połączeniu z grupą ISO/IEC Moving Picture Expert Group (MPEG). Ten standard kompresji dostarcza optymalnego współczynnika kompresji bez istotnej utraty jakości, idelany do transmisji wideo poprzez media o ograniczonej przepustowości lub dla maksymalizacji wykorzystania nośników dla archiwizacji danych. Wielokanałowy enkoder H.264 pracujący w czasie rzeczywistym obsługuje jednocześnie 16 strumieni wideo w pełnym formacie D1 (rozdzielczość 720 x 480 w NTSC lub 720 x 576 w PAL). Takie parametry jak szybkość ramki, rozdzielczość lub głębokość bitowa mogą być zmieniane w locie dla każdego kanału niezależnie bez zatrzymywania i restartowania kodowania. Jednocześnie może być kodowanych do 16 wejść dźwiękowych mono (ADPCM) zsynchronizowanych z wideo i próbkowanych z częstotliwością 8 lub 16 kHz i kompresowanych do formatu G.711 A-law.

Funkcjonalność akcesoriów

Oprócz podstawowych funkcjonalności pozyskiwania obrazów i kompresji / dekompresji obrazów, frame grabber Matrox Morphis Evo oferuje różne dodatkowe cechy dla uproszczenia procesu integracji. Te cechy obejmują zintegrowany licznik nadzorujący (watchdog timer) dla przywracania stanu po awarii aplikacji lub systemu, zintegrowane zewnętrzne wejścia/wyjścia, które eliminują potrzebę oddzielnej karty wejść/wyjść oraz port szeregowy dla sterowania kamerami ze zmotoryzowanymi głowicami PTZ. Zawiera także analogowe wyjście monitorowe podglądu dla indywidualnego przeglądania wejść wideo.

Oprogramowanie

Wsparcie programowe dostępne jest dla Microsoft® Windows® XP i składa się z narzędzi rozwojowych Matrox Imaging Library (MIL)/ ActiveMIL lub MIL-Lite/ActiveMIL-Lite dla tworzenia własnych aplikacji. MIL zawiera interaktywne oprogramowanie i funkcje programistyczne dla pozyskiwania, przetwarzania, analizy, opisywania, wyświetlania i archiwizacji obrazów. Odtwarzanie nagranego lub żywego strumienia wideo H.264 może być realizowane za pomocą odtwarzaczy wideo innych producentów.

Dane techniczne

Pozyskiwanie

• wejście analogowe composite (CVBS) lub Y/C NTSC/PAL/RS-170/CCIR
• podłączanie i jednoczesnego pozyskiwanie z maksymalnie 16 niezależnych źródeł wideo
• wykrywanie ruchu, zaślepienia, nocy, zmian sceny i utraty sygnału wideo oraz generowanie zdarzeń
• nakładka graficzna/tekstowa z obsługą obszarów prywatności

Kompresja

• kompresja H.264 z profilem podstawowym (Basiline Profile - BP)
• programowalna rozdzielczość i szybkość ramki
• kontrola głębi bitowej: stała, zmienna ze stałym współczynnikiem jakości
• programowalna grupa obrazów GOP (Group of Picture)
• jednoczesna obsługa w czasie rzeczywistym szesnastu strumieni wideo w formacie D1 (720 x 480 / 576) lub szesnastu CIF (352 x 240 / 288)
• kodowanie przeplotu (tylko w formacie D1)
• kodowanie dźwięku mono w formacie G.711 A-Law z szybkością próbkowania 8 lub 16 kHz i dodawanie go do strumienia wideo H.264
• strumień H.264 kompatybilny z Apple Quicktime 7 (dostępny na http://www.apple.com/quicktime

Interfejs wejść/wyjść

• wyjście analogowe composite video (monitor podglądu)
• 8 wyjść przekaźnikowych
• 8 wejść czujnikowych
• port szeregowy RS485/422

Interfejs hosta

• interfejs magistrali PCIe© x1
• przerwania dla startu i zakończenia pola, ramki i pozyskiwania sekwencyjnego
• wyjście cyfrowego wideo (monitor podglądu) poprzez PCIe©:
  - dowolne jedno wejście wideo
  - mozaika dowolnych czterech lub szesnastu wejść wideo
  - format piksela YUV422

Opis konektorów

• Dwa złącza DVI dla sygnałów wejściowych composite video, dla monitora podglądu i dla wejść audio
• bloki terminacyjne dla wejść/wyjść oraz portu RS-485/422

Wymiary i informacje środowiskowe

• MOREVOE*: 16.7 cm L x 10.7 cm H
• MOREVOIO*: 5.6 cm L x 10.7 cm H
• temperatura pracy: 0° C - 55° C (32° F - 131° F)
• wilgotność względna: do 95% (nieskondensowana)
• FCC klasa B
• CE klasa B
• RoHS

Środowisko programowe

• sterowniki dla Microsoft® Windows® XP 32-bit
• programowanie pod kontrolą systemu operacyjnego Microsoft® Windows® przy użyciu interfejsu DLL (MIL/MIL-Lite) za pomocą Microsoft® Visual C++® (.NET 2003, 2005 lub 2008)
• programowanie pod kontrolą systemu operacyjnego Microsoft® Windows® przy użyciu interfejsu ActiveX (OCX) ActiveMIL / ActiveMIL-Lite) za pomocą Microsoft® Visual Basic® .NET 2003, 2005, 2008 lub C++® .NET 2003, 2005, 2008
