Frame grabber Matrox Morphis QxT

Frame grabber Matrox Morphis QxT

Matrox Morphis to frame grabber idealny do zastosowań w aplikacjach nadzoru wizyjnego. Obsługuje jednoczesne pozyskiwanie i sprzętowe kodowanie MPEG-4 w czasie rzeczywistym 16 niezależnych standardowych źródeł sygnału wideo.

Karta w formacie PCIe© x4; Obsługuje jednoczesne pozyskiwanie obrazu wideo z maksymalnie 16 niezależnych standardowych źródeł sygnału wideo CVBS; Akceptuje standardy PAL, NTSC, CCIR i RS-170; Sprzętowy wielokanałowy dekoder MPEG-4 pracujący w czasie rzeczywistym; 16 wejść audio (w strumieniu MPEG-4); 32 zewnętrzne wejścia / wyjścia TTL; Timer dla monitorowania integralności całego systemu; Dostępne oprogramowanie sprzedawane niezależnie obejmuje Matrox Imaging Libray (MIL) / ActiveMIL, MIL-Lite / ActiveMIL-Lite; Wsparcie dla systemów operacyjnych Microsoft® Windows® XP oraz Linux.

Opis

Wszechstronne zastosowanie

Matrox Morphis QxT to rodzina efektywnych kosztowo frame grabberów idealnych do zastosowań w aplikacjach nadzoru wizyjnego z zaawansowaną analityką, gdzie wymagane jest sekwencyjne pozyskiwanie obrazów z wielu standardowych źródeł sygnału wideo bez opóźnień. Dodatkowy sprzętowy wielokanałowy dekoder MPEG-4 pracujący w czasie rzeczywistym dla archiwizacji wideo i/lub dalszej transmisji dodatkowo kwalifikuje frame grabbery rodziny Matrox Morphis do zastosowań w wymagających aplikacjach nadzoru wizyjnego.

Architektura 16 dekoderów wideo

Frame grabber Matrox Morphis QxT umożliwia jednoczesne pozyskiwanie z maksymalnie 16 niezależnych źródeł standoardowego sygnału wideo. Duży dedykowany bufor gwarantuje niezawodne pozyskiwanie obrazów do pamięci operacyjnej komputera PC dla operacji analitycznych lub do pamięci karty graficznej komputera PC dla wyświetlanie obrazu oraz jednocześnie do sprzętowego wielokanałowego enkodera MPEG-4. Dodatkowo obrazy wideo mogą być podczas pozyskiwania w czasie rzeczywistym formatowane. Formatowanie obejmuje odcinanie (obszar zainteresowań - ROI), poziome i/lub pionowe odwrócenie (odbicie) oraz subpróbkowanie.

Wielokanałowe kodowanie w czasie rzeczywistym MPEG-4 z dźwiękiem

Frame grabber Matrox Morphis QxT może posiadać opcjonalny wielokanałowy sprzętowy enkoder MPEG-4 pracujący w czasie rzeczywistym. MPEG-4 jest standardem ISO/IEC rozwinietym przez grupę Moving Picture Experts Group (MPEG), który dostarcza optymalnego współczynnika kompresji bez istotnej utraty jakości, idelany do transmisji wideo poprzez media o ograniczonej przepustowości lub dla maksymalizacji wykorzystania nośników dla archiwizacji danych. Wielokanałowy enkoder MPEG-4 pracujący w czasie rzeczywistym obsługuje jednocześnie 16 strumieni wideo w formacie CIF (rozdzielczość 352 x 240 w NTSC lub 352 x 288 w PAL) lub 4 strumienie wideo w pełnym formacie D1 (rozdzielczość 720 x 480 w NTSC lub 720 x 576 w PAL). Takie parametry jak szybkość ramki, rozdzielczość lub głębokość bitowa mogą być zmieniane w locie dla każdego kanału niezależnie bez zatrzymywania i restartowania kodowania. Jednocześnie może być kodowanych do 16 wejść dźwiękowych mono (ADPCM) zsynchronizowanych z wideo i próbkowanych z częstotliwością od 8 do 48 kHz.

Funkcjonalność akcesoriów

Oprócz podstawowych funkcjonalności pozyskiwania obrazów i kompresji / dekompresji obrazów, frame grabber Matrox Morphis QxT oferuje różne dodatkowe cechy dla uproszczenia procesu integracji. Te cechy obejmują zintegrowany licznik nadzorujący (watchdog timer) dla przywracania stanu po awarii aplikacji lub systemu, zintegrowane zewnętrzne wejścia/wyjścia, które eliminują potrzebę oddzielnej karty wejść/wyjść oraz cztery analogowe wyjścia monitorowe dla podglądu obrazu z czterech wejść wideo.

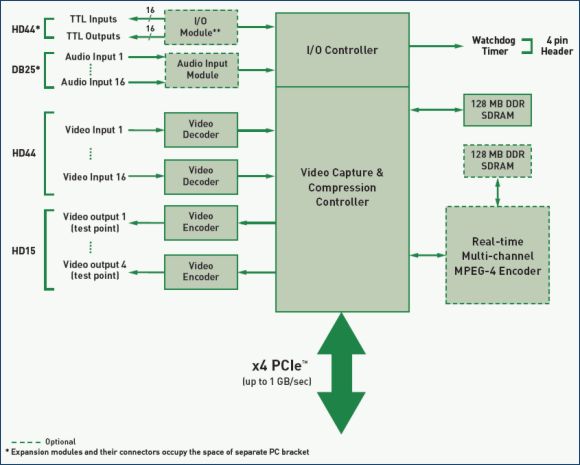

Schemat blokowy frame grabbera Matrox Morphis QxT


Oprogramowanie

Wsparcie programowe dostępne jest dla Microsoft® Windows® XP oraz Linux i składa się z narzędzi rozwojowych Matrox Imaging Library (MIL)/ ActiveMIL lub MIL-Lite/ActiveMIL-Lite dla tworzenia własnych aplikacji. Odtwarzanie nagranego lub żywego strumienia wideo MPEG-4 może być realizowane za pomocą odtwrzaczy wideo innych producentów.

Dane techniczne

Pozyskiwanie

  • wejście analogowe composite (CVBS) lub Y/C NTSC/PAL/RS-170/CCIR
  • podłączanie i jednoczesnego pozyskiwanie z maksymalnie 16 niezależnych źródeł wideo
  • digitalizacja kwadratowego piksela
  • obcinanie wejścia (pozyskiwanie obszaru zainteresowań - ROI)
  • poziome i/lub pionowe odwracanie (odbijanie) obrazu
  • subpróbkowanie do 1/16 pola lub ramki
  • ustawiane wzmocnienie AGC (zamrażanie z ręcznym dostrojeniem)
  • formaty piksela: spakowany BGR32, spakowany BGR24, planarny RGB, spakowany YUV422 i MONO8
  • 32-bitowa nakładka graficzna/tekstowa z funkcją alpha blending

Kompresja

  • kompresja MPEG-4
  • obsługuje wideo monochromatyczne i kolorowe (YUV422)
  • programowalna rozdzielczość i szybkośćramki
  • kontrola głębi bitowej: stała, zmienna z maksymalną prędkością, zmienna z minimalnym współczynnikiem jakości
  • programowalna grupa obrazów GOP (Group of Picture)
  • jednoczesna obsługa w czasie rzeczywistym czterech strumieni wideo w formacie D1 (720 x 480 / 576) lub szesnastu CIF (352 x 240 / 288)
  • kodowanie przeplotu (tylko w formacie D1)
  • kodowanie dźwięku mono w ADPCM z szybkością próbkowania od 8 do 48 kHz i dodawanie go do strumienia wideo MPEG-2
  • strumień MPEG-4 kompatybilny z kodekiem Xvid (dostępny na http://www.xvid.com

Interfejs hosta

  • interfejs magistrali PCIe© x4
  • przerwania dla startu i zakończenia pola, ramki i pozyskiwania sekwencyjnego

Opis konektorów

  • HD-44 dla kompozytowych sygnałów wideo
  • konektor HD-15 dla testowych wyjść sygnału wideo
  • konektor DB-25 dla wejść dźwiękowych
  • konektor HD-44 dla wejść / wyjść cyfrowych TTL

Wymiary i informacje środowiskowe

  • MORQ/16VD/M4 i MORQ/16VD: 16.76 cm L x 11.18 cm H
  • MORQ/AUDIO: 5.59 cm L x 9.14 cm H
  • MORQ-I/O: 3.81 cm L x 9.40 cm H
  • temperatura pracy: 0° C - 55° C (32° F - 131° F)
  • wilgotność względna: do 95% (nieskondensowana)
  • FCC klasa B
  • CE klasa B
  • RoHS

Środowisko programowe

  • sterowniki dla Microsoft® Windows® XP oraz dla Linux'a
  • programowanie pod kontrolą systemu operacyjnego Microsoft® Windows® przy użyciu interfejsu DLL (MIL/MIL-Lite) za pomocą Microsoft® Visual C++® (.NET 2003)
  • programowanie pod kontrolą systemu operacyjnego Microsoft® Windows® przy użyciu interfejsu ActiveX (OCX) ActiveMIL / ActiveMIL-Lite) za pomocą Microsoft® Visual Basic® .NET 2003 lub C++® .NET 2003
  • programowanie pod kontrolą systemu operacyjnego Linux przy użyciu MIL/MIL-Lite z GCC (GNU Compiler Collection)

Dokumenty

morphisqxt.pdf - Ulotka - w języku angielskim
