Inteligentna kamera przemysłowa Matrox Iris E-Series

UWAGA: PRODUKT ARCHIWALNY.
Dany produkt przestał być produkowany. Informacje o tym produkcie zostały przedstawione dla celów wsparcia technicznego.

Jeżeli posiadają Państwo taki uszkodzony produkt, to jego producent nie zapewnia jego naprawy. Jednak, ze względu na to, że czasem producenci posiadają jakieś zapasy części zamiennych do produktów wycofanych z produkcji, przez pewien okres czasu może istnieć możliwość ich naprawy. Więc warto skontaktować się z naszym biurem aby zapytać o taką możliwość.

Inteligentna kamera przemysłowa Matrox Iris E-Series

Inteligentna kamera przemysłowa, potężny system wizyjny z oprogramowaniem Matrox Design Assistant - intuicyjnym środowiskiem rozwojowym bazującym na schematach blokowych. Umożliwia tworzenie aplikacji widzenia maszynowego bez potrzeby programowania.

Aplikacje konfigurowane za pomocą Matrox Design Assistant - zintegrowanego środowiska rozwojowego bazującego na schematach blokowych; Wysokiej czułości monochromatyczne czujniki CCD o rozdzielczościach od VGA do 1.3 Megapiksela; Architektura procesora Intel® embedded z systemem operacyjnym Microsoft® Windows® CE .NET; Konfigurowanie i monitorowanie poprzez przeglądarkę WWW; Wyzwalanie zewnętrzne lub wewnętrznie kontrolowana migawka elektroniczna; Interfejs sieciowy Ethernet; Port komunikacji szeregowej RS-232; Zewnętrzne wejścia/wyjścia cyfrowe; W pojedynczej obudowie lub dwuczęściowej obudowie (zdalna głowica kamery i jednostka procesora).

Opis

Umiejętności tradycyjnego programowania nie są wymagane

Inteligentne kamery przemysłowe matrox Iris E-Series to linia potężnych kamer typu smart zawierających oprogramowanie Matrox Design Assistant - intuicyjne zintegrowane środowisko rozwojowe (IDE) bazujące na przepływowych schematach blokowych. Twórcy mogą szybko i łatwo konfigurować i rozwijać aplikacje widzenia maszynowego na teh wysoce zintegrowanej platformie sprzętowej bez potrzeby tradycyjnego programowania. Zintegrowane środowisko rozwojowe daje dostęp do zbioru zwartych wysoce efektywnych i wypróbowanych narzędzi analizy i pomiarów obrazów.

Obudowa jedno- lub dwuczęściowa

Dostępna jest w pojedynczej obudowie lub w dwu częściach - zdalna głowica kamery i jednostka procesora. Dzięki temu inteligentna kamera przemysłowa Matrox Iris E-Series pasuje do wielu typowych aplikacji widzenia maszynowego. W wersji dwuczęściowej, dzięki złączom MDR26, połączenie zdalnej głowicy z jednostką procesora można wykonać za pomocą standardowego kabla Camera Link® o długości do 5 m.

Czujniki optyczne o wysokiej dokładności

Inteligentne kamery przemysłowe Matrox Iris E-Series używają czujników optycznych CCD ze skanowaniem progresywnym i kwadratowym pikselem. Dzięki temu tworzą precyzyjny, ostry, zwarty, szczegółowy obraz dla trafnej i precyzyjnej analizy obrazów. Rodzina dostępnych monochromatycznych czujników obejmuje rozdzielczości od VGA do 1.3 Megapiksela, wersje dużymi prędkościami skanowania ramki obrazu. Czujniki te dostarczają zewnętrznie wyzwalanej globalnej migawki elektronicznej, która umożliwia pozyskiwanie szybko poruszające się obiekty na na ostrych obrazach. Dostępna w kamerze jednostka FPGA umożliwia wstępne przetwarzanie danych z czujnika (np. interpolację barw) zwalniając w ten sposób mikroprocesor dla bardziej zaawansowanych zadań przetwarzania i analizy obrazów, komunikacji i kontroli.

Architektura procesora Intel® embedded

Zaawansowane przetwarzanie i analiza obrazów, komunikacja i funkcje kontroli są wykonywane w inteligentnych kamerach przemysłowych Matrox Iris E-Series za pomocą procesora Intel® Ultra Low Power (ULP) Celeron® z towarzyszącym mu na płycie głównej mostkiem interfesu Intel® 440MX. Dysk flash oraz pamięć SDRAM wewnątrz kamery dostarcza wystarczającej przestrzeni na zachowywanie i uruchamianie systemu operacyjnego, biblioteki MIL oraz własnych aplikacji widzenia maszynowego.

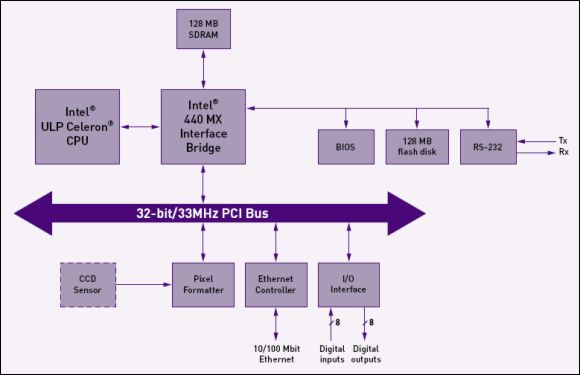

Schemat blokowy kamery Matrox Iris E-Series

Komunikacja i wejścia/wyjścia

Inteligentna kamera przemysłowa Matrox Iris E-Series posiada interfejs sieciowy Ethernet 10/100 Mb, który dostarcza możliwości połączenia z siecią przemysłową, natomiast insterfejs szeregowy RS-232 oraz 16 przemysłowych wejść/wyjść cyfrowych (8 wejść i 8 wyjść) umożliwiają bezpośrednią interakcję w innymi fabrycznymi urządzeniami automatyki.

Środowisko programowe

Matrox Design Assistant

Najważniejszym elementem inteligentnej kamery przemysłowej Matrox Iris E-Series jest Matrox Design Assistant - zintegrowane środowisko rozwojowe bazujące na przepływowych schematach blokowych, uruchamiane na komputerze PC. Rozwój aplikacji przy użyciu Matrox Design Assistant jest realizowany krok po kropku w sposób wizualnym, gdzie każdy krok jest pobierany z istniejącego zestawu narzędzi i ustawiany poprzez panel konfiguracyjny. Zestaw narzędzi zawiera zaawansowane i wypróbowane narzędzia do analizy i pomiarów obrazów oraz narzędzia dla obsługi wejść/wyjść cyfrowych i dla komunikacji.

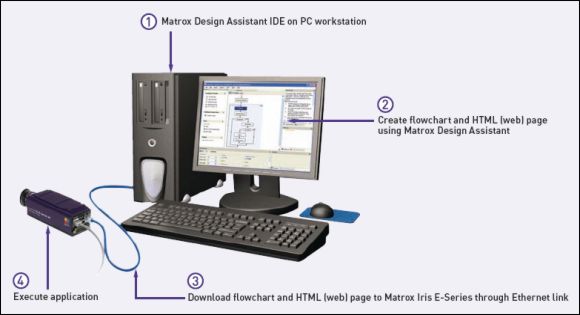

Krosplatformowe programowanie kamery Matrox Iris E-Series

Kroki decyzyjne są implementowane przy użyciu panelu tworzenia wyrażeń warunkowych, który daje szybki dostęp do wyników analizy i pomiarów obrazów. Dodatkowe cechy twórcze obejmują zdolność do wykonywania obliczeń arytmetycznych z użyciem wyników, strony www dla kalibracji obrazów do sceny rzeczwistego świata oraz dla podglądu żywego obrazu. Zawiera także pomocnik czuły kontekstowo dostarczający podpowiedzi podczas tworzenia przepływowego schematu blokowego.

Dodatkowo Matrox Design Assistant umożliwia tworzenie własnego interfejsu użytkownika dla aplikacji bazującego na stronach www za pomocą wbudowanego wizualnego edytora HTML. Gdy rozwój jest zakończony, to skompilowany schemat blokowy i strona HTML są ładowane i zachowywane w kamerze Matrox Iris E-Series. Interfejs użytkownika aplikacji może być wtedy oglądany z dowolnego komputera PC przy użyciu Microsoft® Internet Explorer®.

Matrox Design Assistant

Dane techniczne

Model: IP300(R)* IP300H(R)* IP700(R)* IP1200(R)* IP1200H(R)*
Specyfikacja głowicy kamery:
Typ kamery: Cyfrowa kamera CCD
Kolor/Mono: Monochromatyczna Monochromatyczna Monochromatyczna Monochromatyczna Monochromatyczna
Rozmiar czujnika [piksele]: 640 (H) x 480 (V) 640 (H) x 480 (V) 1024 (H) x 768 (V) 1280 (H) x 1024 (V) 1280 (H) x 1024 (V)
Typ czujnika: CCD ze skanowaniem progresywnym Sony ICX098BL CCD ze skanowaniem progresywnym Kodak KAI-0340S CCD ze skanowaniem progresywnym Sony ICX204AL CCD ze skanowaniem progresywnym Sony ICX205AL CCD ze skanowaniem progresywnym Sony KX267AL
Rozmiar optyczny: 1/4" 1/3" 1/3" 1/2" 1/2"
Rozmiar komórki czujnika: 5.6 µm (H) x 5.6 µm (V) 7.4 µm (H) x 7.4 µm (V) 4.65 µm (H) x 4.65 µm (V) 4.65 µm (H) x 4.65 µm (V) 4.65 µm (H) x 4.65 µm (V)
Maksymalna szybkość ramki: 30 r/s przy pełnej rozdzielczości 100 r/s przy pełnej rozdzielczości 20 r/s przy pełnej rozdzielczości 7.5 r/s przy pełnej rozdzielczości 15 r/s przy pełnej rozdzielczości
Zakres wzmocnienia: 2 - 36 dB 6 - 42 dB 2 - 36 dB 2 - 36 dB 2 - 36 dB
Szybkość migawki: 100 us - 0.5 s 45 us - 83 ms 100 us - 0.5 s 100 us - 0.5 s 100 us - 0.5 s
Opóźnienie synchronizacji zewnętrznej: 85 us 25 us 75 us 155 us 80 us
Procesor:
Typ procesora: Procesor Intel® ULP Celeron®
Prędkość: 400 MHz
Pamięć RAM/Flash: 128 MB / 128 MB
System operacyjny: Microsoft® Windows® CE .NET 5.0 (konfigurowanie poprzez usługi TCP/IP, telnet, http oraz ftp)
Interfejsy:
Sieć LAN: Ethernet 10 / 100 Mbit/s
Szeregowy: RS-232
Wejścia/wyjścia cyfrowe: 8 wejść i 8 wyjść
Mechanika/elektryka:
Wymagania zasilania: +24 V DC @ 0.375A, max. 9 W
Mocowanie obiektywu: CS (C po zastosowaniu adaptera C-CS)
Wymiary (D x S x W): Wersja jednoczęściowa: 154.1 mm x 60.6 mm x 51.3 mm; Wersja dwuczęściowa: głowica kamery: 39.3 mm x 68.2 mm x 48.8 mm, jednostka procesora: 150.2 mm x 60.6 mm x 51.3 mm
Ciężar: Wersja jednoczęściowa: 435 g; Wersja dwuczęściowa: głowica kamery: 185 g, jednostka procesora: 435 g
Temperatura pracy: 0 °C to 45 °C
Wilgotność: do 95% (nieskondensowana)
Certyfikaty: CE klasa A, FCC klasa A, RoHS
Środowisko programowe:
Narzędzia konfiguracyjne: Narzędzie konfiguracyjne Matrox, serwisy Telnet, HTTP lub FTP
Narzędzia rozwojowe: Matrox Design Assistant IDE dla Matrox Iris E-Series
Wymagania systemowe PC: Microsoft® Windows® XP Professional z Service Pack 2 lub Microsoft® Vista, Microsoft® Internet Explorer 7.0, 310 MB wolnej przestrzenii dyskowej, port Ethernet 10/100 Mbit oraz napęd DVD



Dokumenty

irise.pdf - Ulotka - w języku angielskim
